Sistema de protección eléctrica

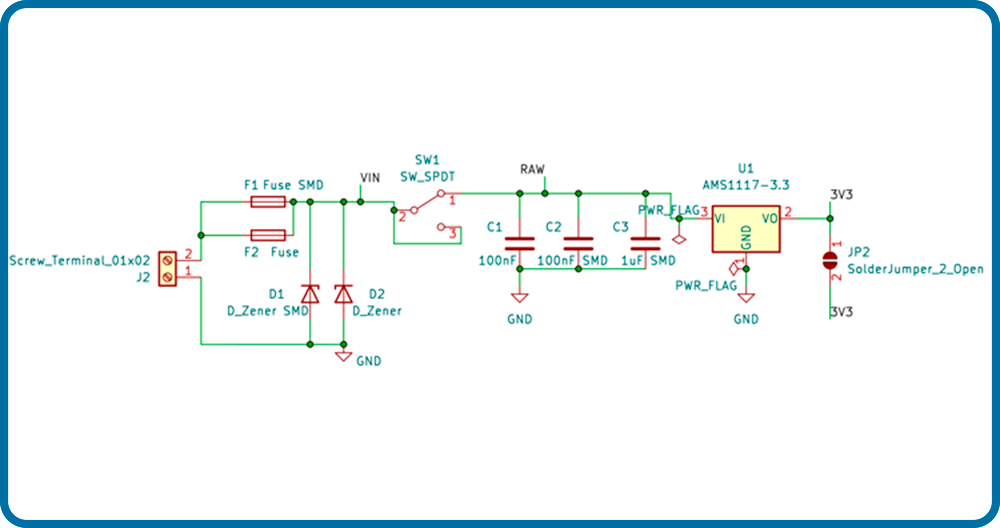

Nuestro robot dispone además de ciertas protecciones frente a cortocircuito y frente a inversión de polaridad. Podemos verlas en el siguiente esquema:

La forma más fácil de proteger frente a una posible inversión de polaridad está en poner un diodo en paralelo con el positivo y el negativo de nuestra entrada.

De esta forma, si invertimos la polaridad, el diodo conduciría y llevaría nuevamente nuestra tensión positiva hasta el pin Vin. Como no tendría apenas resistencia, nuestro fusible F1 saltaría de forma que no tendríamos alimentación, peor habríamos evitado destruir toda nuestra placa por una inversión de polaridad.
