Conexionado de los motores

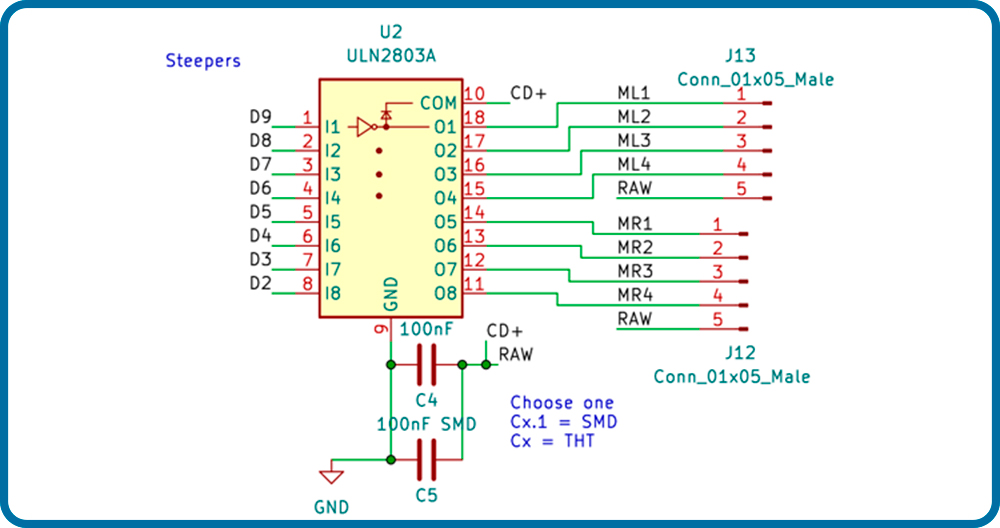

Como hemos visto anteriormente, nuestro motor paso a paso dispone de 4 bobinas. Estas se excitan haciendo uso de un driver o puente en H, que no es más que un amplificador para permitir dar la corriente necesaria a los motores.
El conexionado de las bobinas de nuestros motores se realiza de la siguiente forma:
| Pin Motor | Pin Arduino | |
|---|---|---|
| Motor 1 (derecha) | IN1 | 2 |
| IN2 | 3 | |
| IN3 | 4 | |
| IN4 | 5 | |
| Motor 2 (izquierda) | IN1 | 9 |
| IN2 | 8 | |
| IN3 | 7 | |
| IN4 | 6 |
Presenta además un jumper (JP1) con el que podemos activar o desactivar nuestro zumbador de forma física, independientemente de lo implementado en la memoria de nuestro microcontrolador.
