La Ley de Ohm

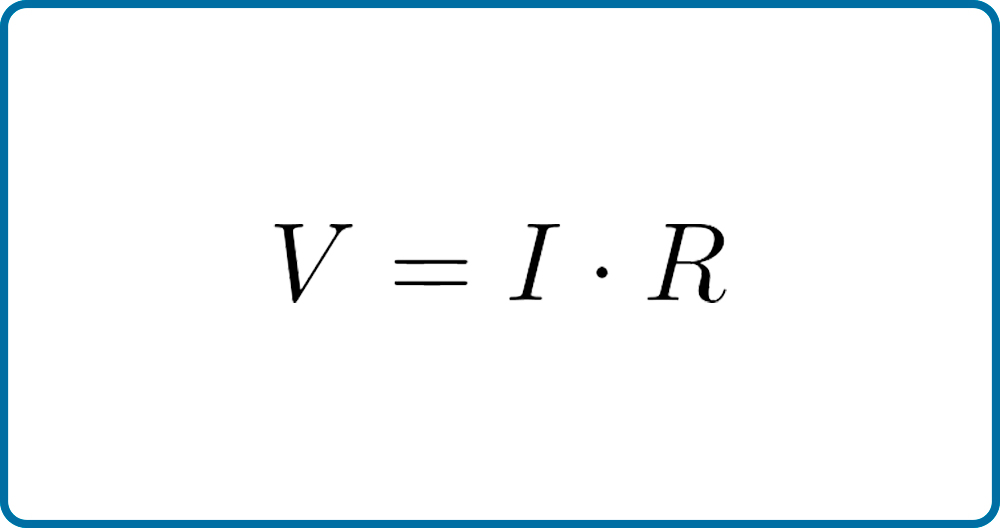

En electrónica y electricidad existe una ley fundamental, la Ley de Ohm, que relaciona las tres magnitudes básicas más importantes de un circuito: Tensión (Voltaje), Corriente (Intensidad) y Resistencia.

Tratar de comprender directamente el significado de estas magnitudes y su relación puede resultar un poco complicado, pero es bastante sencillo de entender si se hace una analogía entre un circuito eléctrico y un circuito de agua.

Tensión (Voltaje)

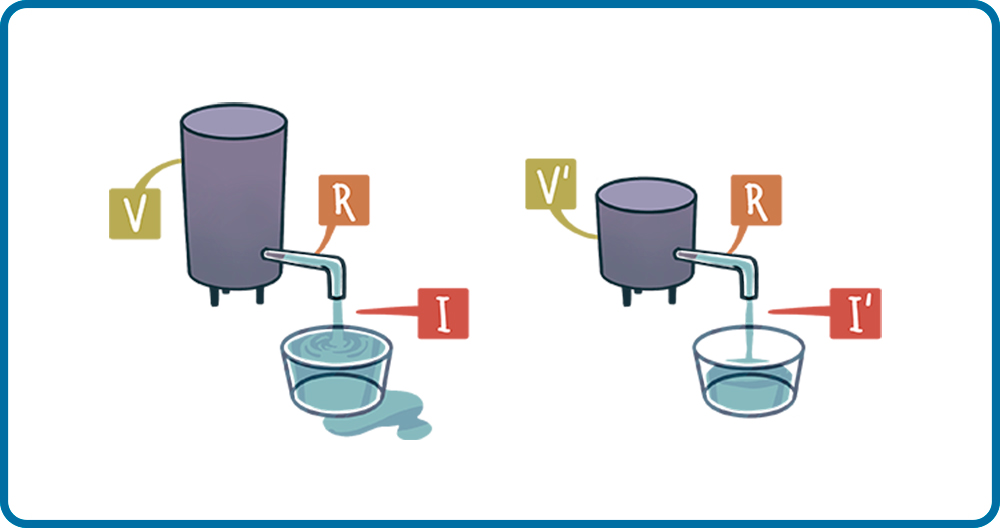

La altura del tanque que aporta mayor o menor presión de agua, equivale a la tensión o voltaje que aporta una pila o fuente de alimentación en un circuito.

Corriente (Intensidad)

El flujo de agua a través de la manguera equivale a la corriente eléctrica que circula a través de los cables.

Resistencia

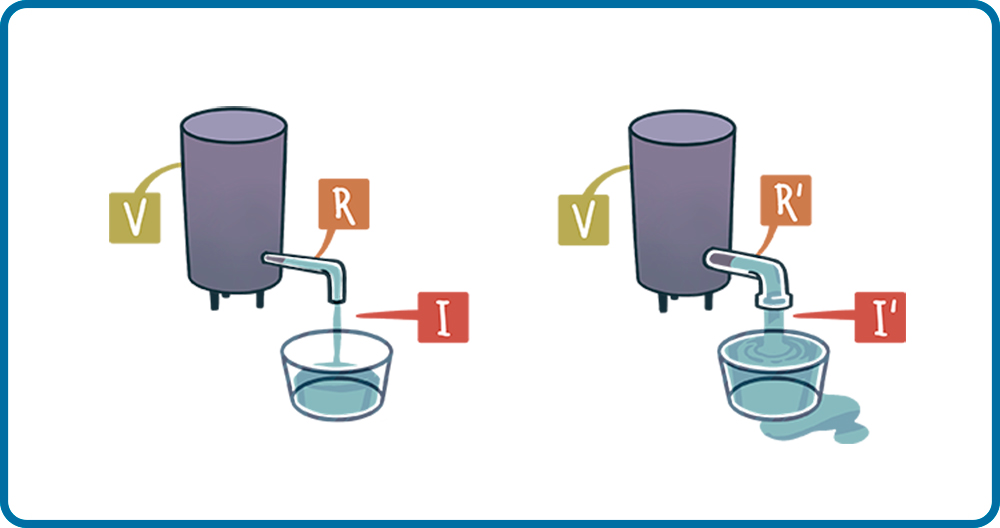

La resistencia eléctrica que regula el paso de la corriente equivale al diámetro de la tubería que permite que pase mayor o menor caudal de agua.

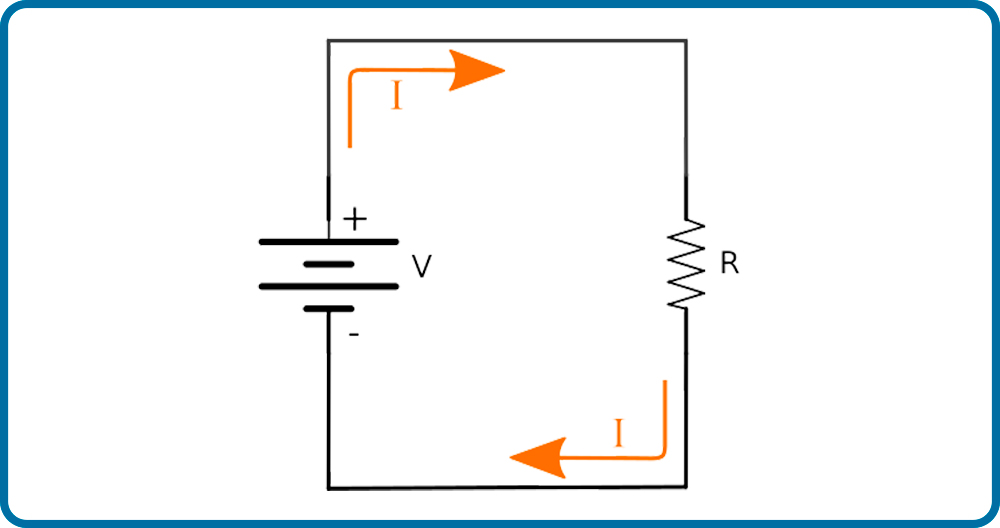

El circuito eléctrico más sencillo que se puede realizar es el que se muestra a continuación, y equivale directamente a la analogía con el agua explicada en los esquemas anteriores:

Mediante esta relación es posible determinar corrientes que pasan por diferentes resistencias o las tensiones existentes en estas. Para ello únicamente hay que tener en cuenta las dos formas de conexión de los componentes resistivos: serie y paralelo.

Conexión en serie
Las resistencias se conectan en cascada, es decir, una resistencia tras otra. De este modo, la corriente atraviesa todas las resistencias.

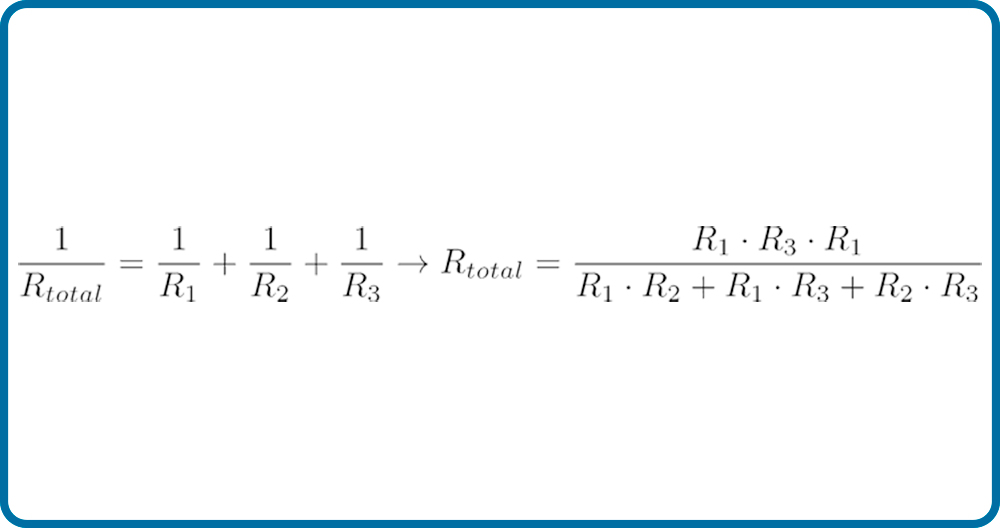

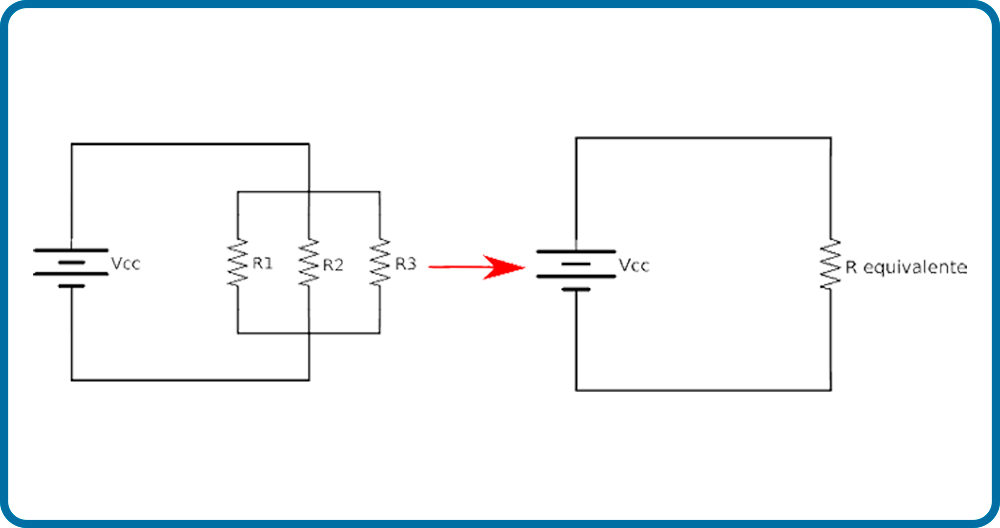

En este caso, la resistencia total se obtiene como la inversa de la suma fraccionaria de los valores, es decir:
