La protoboard

Placas Protoboard

Una placa de pruebas o protoboard es un tablero con múltiples agujeros conectados entre sí, preparado para insertar y conectar componentes electrónicos y cables sin necesidad de soldar, con el fin de construir y prototipar circuitos electrónicos de forma rápida y sencilla.

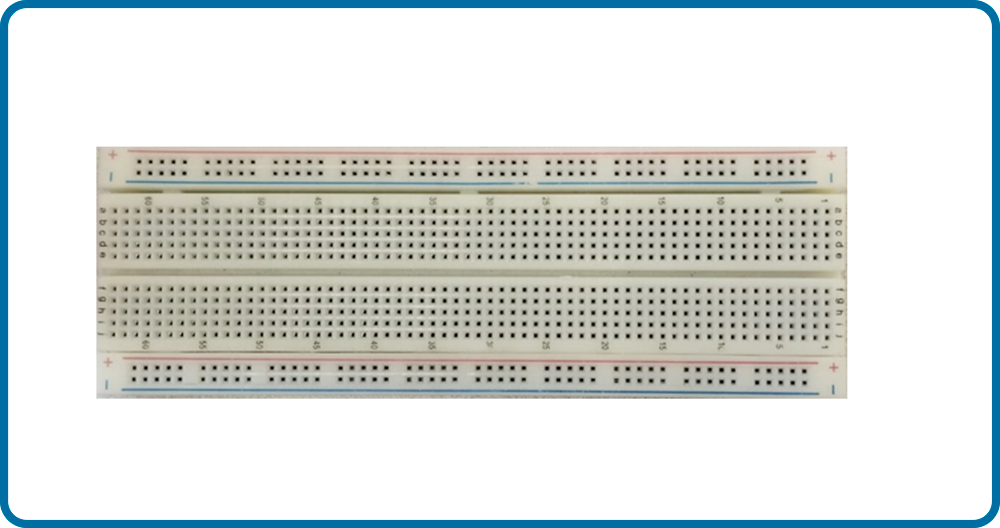

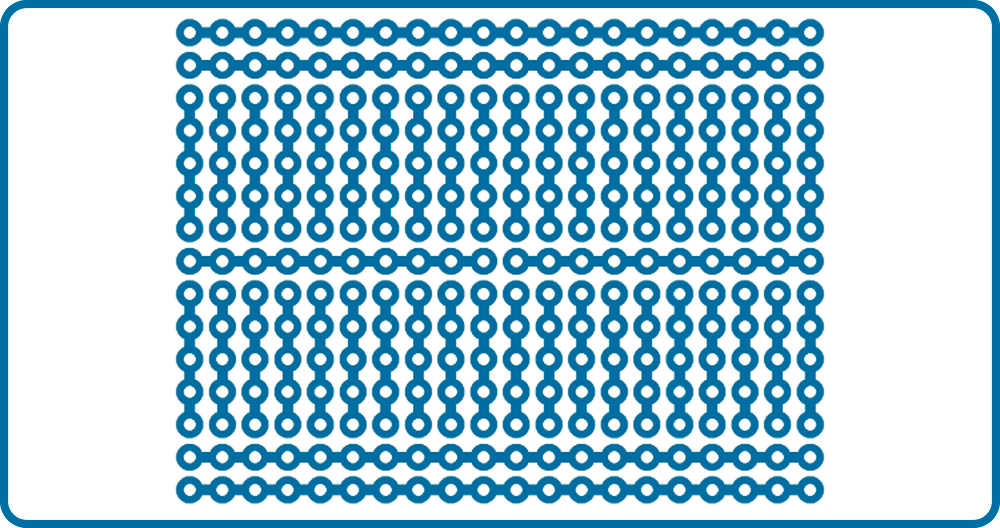

De las dos imágenes anteriores, la de primera muestra el aspecto de una protoboard , mientras que la segunda muestra el patrón típico de disposición de las láminas de cobre interiores que conectan los agujeros de la protoboard.

Se puede observar que las líneas horizontales de la imagen están unidas eléctricamente, de igual forma que sucede con cada línea vertical.
