El pulsador
Pulsadores

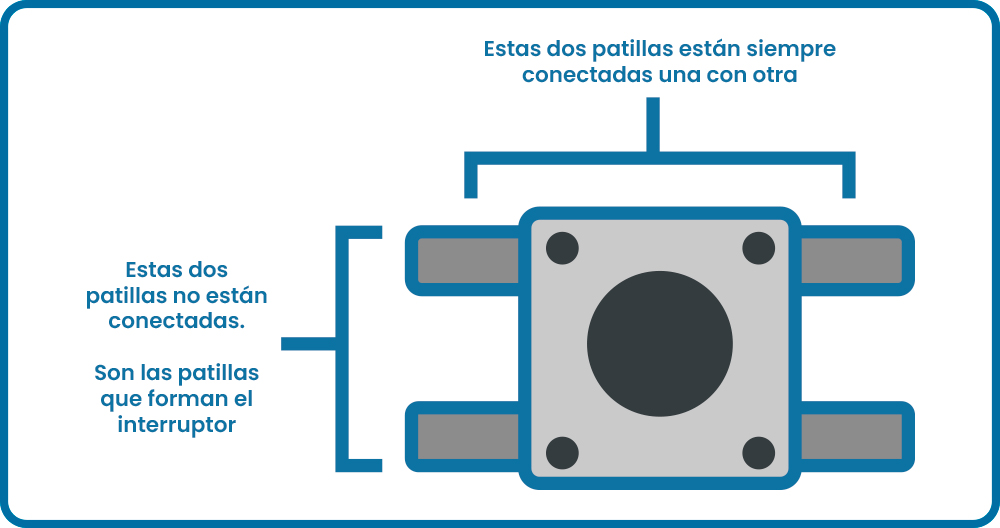

Un botón o pulsador en un componente básico en electrónica, que sirve para permitir o interrumpir de forma mecánica el paso de la corriente en un circuito cuando se acciona de forma manual, con un dedo por lo general.
A diferencia del interruptor, el botón o pulsador cuenta con una única posición de reposo, lo que significa que cuando se deja de accionar el contacto vuelve por sí solo a su posición original.
En función de cuál sea su posición de reposo existen dos tipos de pulsadores, con contacto Normalmente Abierto (NA) o con contacto normalmente cerrado (NC).

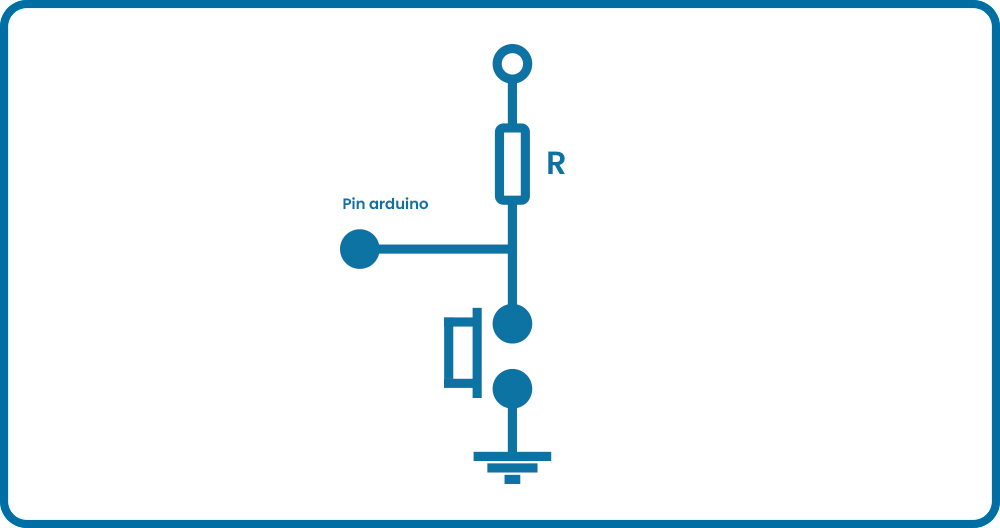

Conexión mediante resistencia Pull-up
Esta configuración, con una resistencia conectada a la alimentación y la lectura de la entrada en la unión entre la resistencia y el pulsador, establece un nivel lógico de 1 en el estado de reposo del circuito (con el interruptor abierto) y un nivel de 0 cuando se pulsa.
En función de cuál sea su posición de reposo existen dos tipos de pulsadores, con contacto Normalmente Abierto (NA) o con contacto normalmente cerrado (NC).
Conexión mediante resistencia Pull-up
Esta configuración, con una resistencia conectada a la alimentación y la lectura de la entrada en la unión entre la resistencia y el pulsador, establece un nivel lógico de 1 en el estado de reposo del circuito (con el interruptor abierto) y un nivel de 0 cuando se pulsa.
Esta resistencia de pull-up puede omitirse si se decide emplear la que incorpora Arduino en sus entradas digitales, para ello se debe indicar durante la programación que la entrada es pull-up y se conectará directamente el interruptor a la placa de desarrollo.

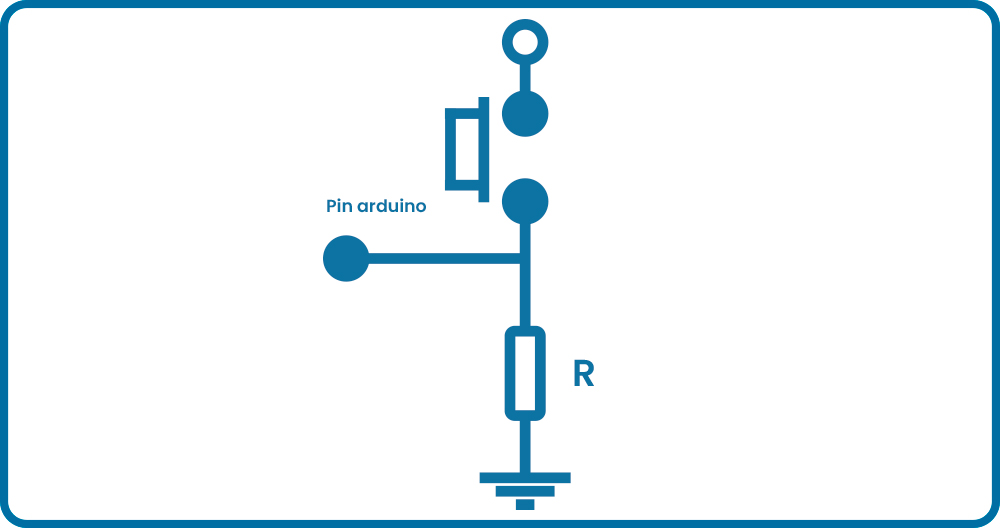

Conexión mediante resistencia Pull-down
Con esta configuración se establece un nivel lógico de 0 en reposo y de 1 al pulsar el interruptor.
Conexión mediante resistencia Pull-down
Con esta configuración se establece un nivel lógico de 0 en reposo y de 1 al pulsar el interruptor.
