Tipos de Entradas y Salidas

Tipos de entradas y salidas

Mediante los conectores y puertos del Entrenador de Puertas Lógicas, podemos comunicar nuestras combinaciones de puertas con el exterior, pudiendo leer valores de sensores o activando/desactivando diferentes tipos de actuadores. Aunque las puertas trabajen con señales digitales, se ofrece la posibilidad de trabajar con señales analógicas, a través de algunos pines de la propia placa.

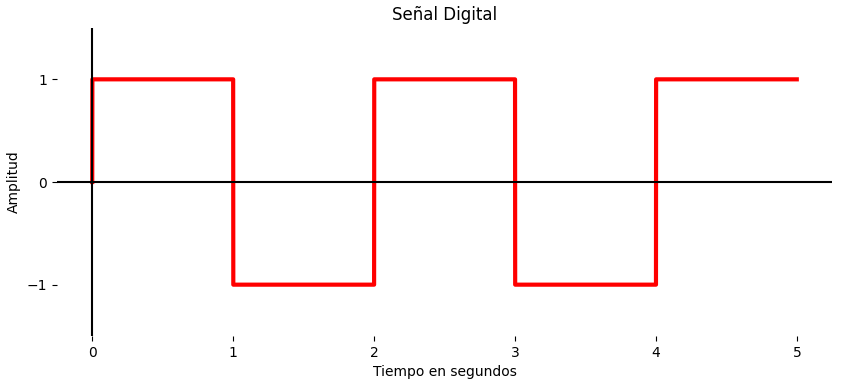

Con respecto a las entradas digitales, se emplean para la lectura de dispositivos que solo puedan tener dos estados: activo o inactivo, como podrían ser interruptores o pulsadores. Un ejemplo de señal digital, podría ser el siguiente:

Una señal digital es aquella que presenta una variación discontinua en el tiempo y que sólo puede tomar valores discretos, como 0-1 en el caso de señales digitales de un bit, o 0-1-2-3 en el caso de señales de dos bits, y así sucesivamente. Estas señales no se encuentran de manera natural en el mundo físico, sino que son utilizadas en sistemas electrónicos y de comunicaciones digitales creados por los humanos.

Por el contrario, las entradas analógicas son empleadas para la lectura de la gran mayoría de sensores, como pueden ser sensores de temperatura, humedad, luminosidad, etc. Mediante diferentes circuitos acondicionadores, es posible corresponder un valor concreto de tensión con una medida concreta de la magnitud física.

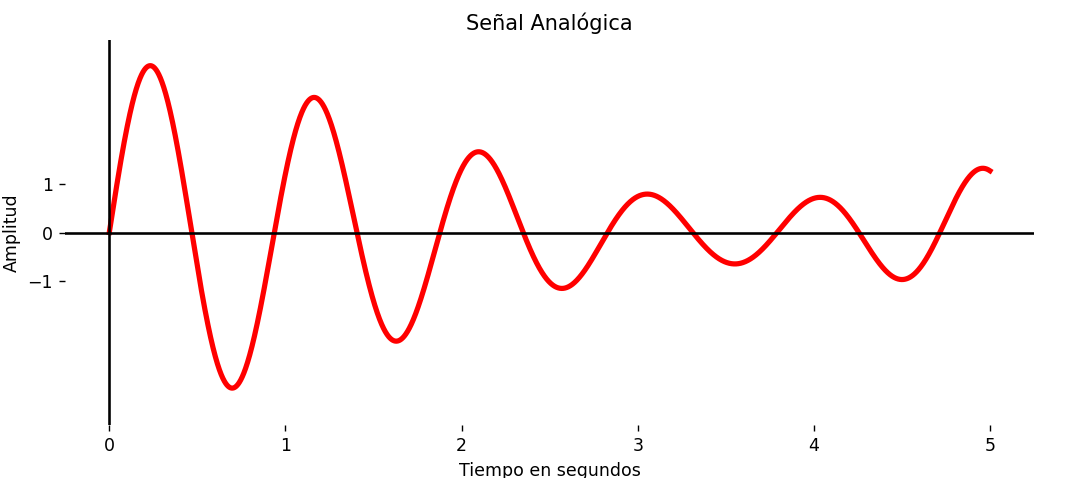

Una señal analógica, es aquella que presenta una variación continua en el tiempo, por lo que puede tomar infinitos valores en un intervalo de tiempo dado. Este tipo de señales son las que podemos encontrar de forma natural en el medio físico, como por ejemplo el sonido, variaciones en la temperatura, etc.
