Actividad 2: El núcleo de la XOR
Actividad 2
Construyendo el núcleo de una XOR
El objetivo de esta actividad es familiarizarse con algunos de los componentes del Módulo de Puertas, las puertas lógicas del mismo, así como verificar las tablas de verdad ya vistas en anteriores apartados.
De esta manera, buscaremos la forma de construir una puerta XOR con otras puertas lógicas. Puedes investigar por tu cuenta, o ir probando a ver si se te ocurre cómo combinar las otras puertas.
Pista 1
Recuerda que, para modificar las entradas de cada puerta lógica, es suficiente con cambiar el interruptor de 1 a 0 y viceversa. También puedes conectar la salida de otra puerta lógica y configurarla como la entrada de otra.
Así, cuando el estado de la entrada o salida sea "1", se encenderá el led correspondiente. En cambio, mientras sea "0", estará apagado.
Así, cuando el estado de la entrada o salida sea "1", se encenderá el led correspondiente. En cambio, mientras sea "0", estará apagado.
Pista 2
Apunta las salidas en función de las entradas que vayas configurando.
Así, posteriormente podremos realizar la tabla de verdad. Por ejemplo:
Para la entrada A=1 y B=0 en la primera puerta AND, la salida es 0.
Para la entrada A=1 y B=1 en la primera puerta AND, la salida es 1.
Así, posteriormente podremos realizar la tabla de verdad. Por ejemplo:
Para la entrada A=1 y B=0 en la primera puerta AND, la salida es 0.
Para la entrada A=1 y B=1 en la primera puerta AND, la salida es 1.
Pista 3
Realiza la tabla de verdad para cada puerta lógica.
| Entrada A | Entrada B | Salida Y (Puerta AND) |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Pista 4
En este caso, recuerda que debes hacer uso de las puertas disponibles en el Módulo de Puertas, tanto la AND, como la NOT y la OR serán necesarias para obtener el mismo resultado que una puerta OR.
Una vez que lo tengas, siempre puedes comprobarlo con una puerta XOR de manera simultánea, y verificar que obtienes la misma salida para las mismas combinaciones de entradas.
Una vez que lo tengas, siempre puedes comprobarlo con una puerta XOR de manera simultánea, y verificar que obtienes la misma salida para las mismas combinaciones de entradas.
Solución
Recuerda que puedes verificarla con la tabla de la puerta XOR en el propio Entrenador, ya que está serigrafiada en el mismo.

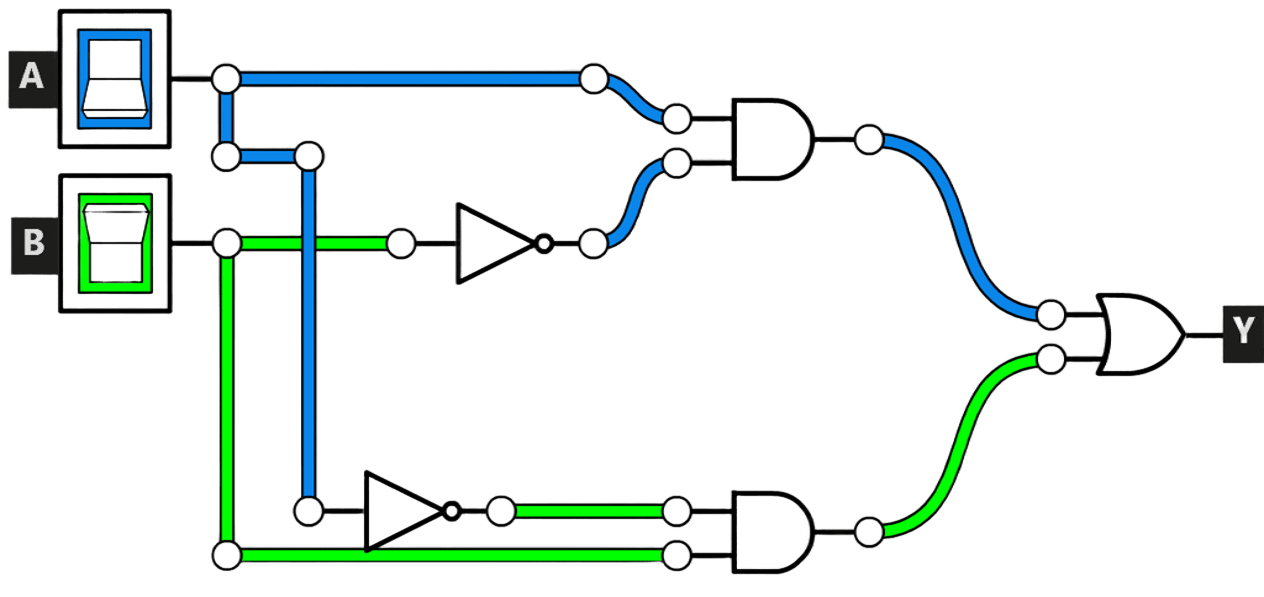

Si has investigado en profundidad, te habrás dado cuenta de que necesitas dos puertas AND, dos puertas NOT y una puerta OR. Así, el circuito resultante que deberías obtener es:
La tablas de verdad obtenida es:| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Recuerda que puedes verificarla con la tabla de la puerta XOR en el propio Entrenador, ya que está serigrafiada en el mismo.
