Registros de desplazamiento

Registros:

Un registro de desplazamiento es un tipo de circuito secuencial, compuesto por varios flip-flops conectados en cascada (uno detrás de otro), donde la salida de un flip-flop alimenta la entrada del siguiente.

Este tipo de registro puede almacenar datos y desplazarlos hacia la izquierda o hacia la derecha, dependiendo de la configuración.

Algunos tipos de registros de desplazamiento son:

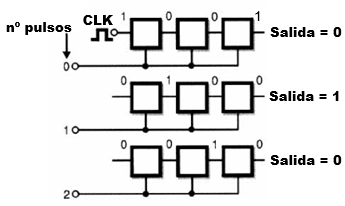

• Desplazamiento Serial a Serial (SISO)

A partir de una secuencia de bits de entrada serial, produce una salida desplazada por serial.

Por ejemplo, si la entrada es 1001, los bits van entrando uno a uno, con cada pulso de reloj, desplazándose también uno a uno hacia la salida.

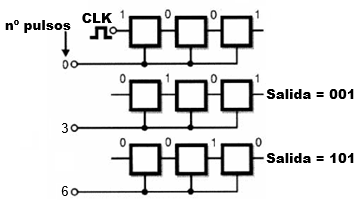

• Desplazamiento Serial a Paralelo (SIPO)

A partir de una secuencia de bits de entrada serial, la convierte en una salida paralela.

Mismo proceso de entrada de bits que el SISO, pero la salida de "n" bits se produce de manera simultánea en las salidas paralelas, después de "n" pulsos de reloj (entiéndase "n" como cualquier número natural).

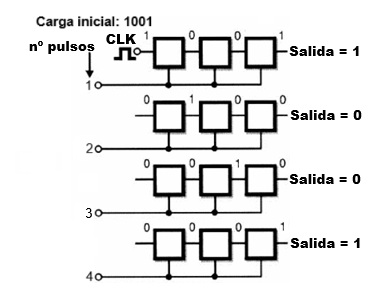

• Desplazamiento Paralelo a Serial (PISO)

A partir de una entrada paralela, la convierte en una salida serial.

Se cargan varios bits de manera simultánea en el registro; se desplazan y se envían uno a uno en cada pulso de reloj a la salida.

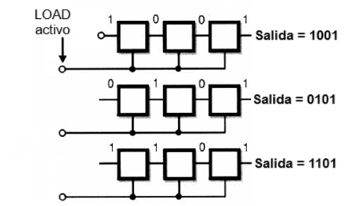

• Desplazamiento Paralelo a Paralelo (PIPO)

Permite leer y cargar datos en paralelo, pudiendo desplazarlos hacia la izquierda o hacia la derecha, cuando la señal de carga LOAD se activa.
