Circuitos combinacionales básicos

Circuitos básicos de lógica combinada:

Ejemplos de circuitos combinacionales

Algunos de los circuitos combinacionales más frecuentes en electrónica digital son:

• Multiplexor

Selecciona una de varias entradas de acuerdo con una señal de control. Es como un "conmutador" que elige qué entrada se pasa a la salida. Por ejemplo, un MUX de 4 a 1 tiene 4 entradas y 1 salida, y utiliza 2 señales de control para elegir cuál de las 4 entradas se va a transmitir a la salida.

• Decodificador

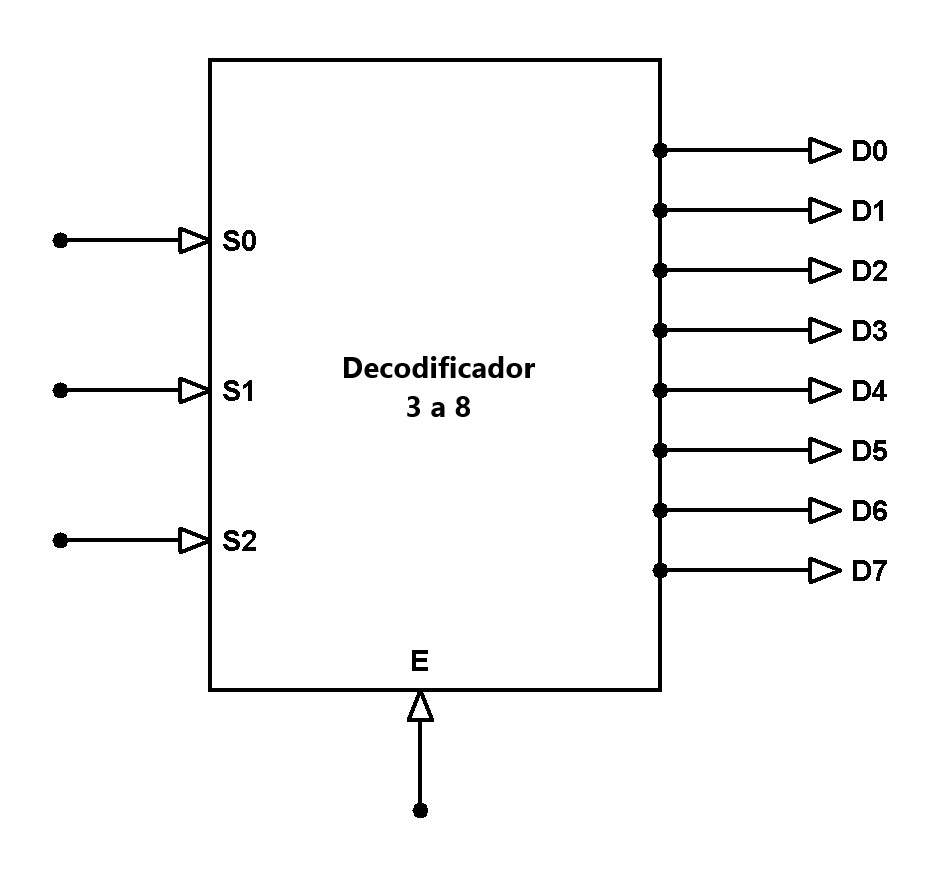

Convierte un número binario (entrada) en una señal de salida correspondiente. Por ejemplo, un decodificador de 3 a 8 tiene 3 bits de entrada y 8 salidas posibles. Este circuito activa una sola salida correspondiente a la combinación binaria de las entradas.

• Comparador

Compara dos números binarios y determina si son iguales, mayores o menores. Su salida suele ser una señal que indica la relación entre los dos números.
