Sumador completo y Semisumador
Sumador completo y semisumador:
Montaje Semisumador

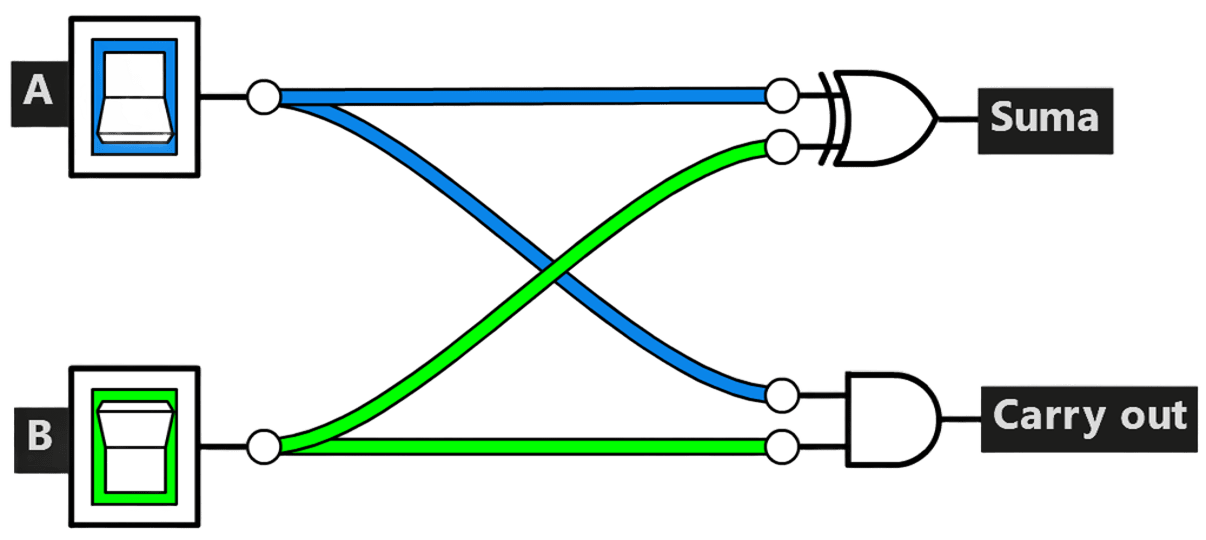

Permite sumar dos bits y registrar el acarreo, a partir de una puerta XOR y una puerta AND. A continuación, te mostramos un esquema para que puedas realizar el montaje en el Entrenador de Puertas Lógicas.
Su correspondiente tabla de verdad sería, por tanto:
| A | B | Suma (XOR) | Carry out (acarreo) |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
Montaje Sumador Completo

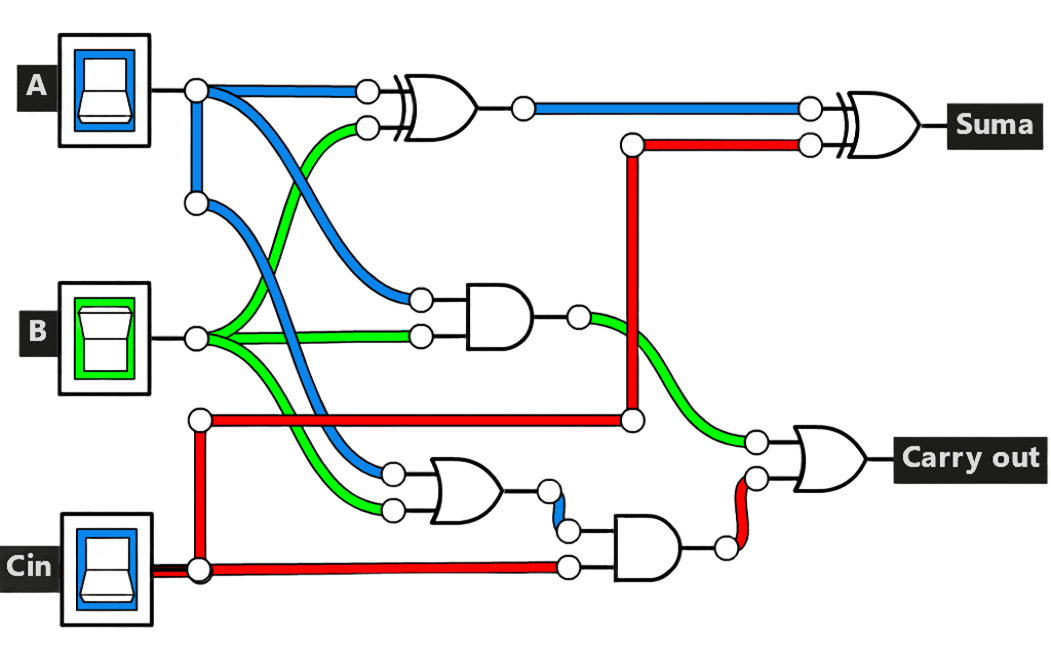

En contraste con el semisumador, permite incluir en la suma de dos bits, el acarreo de una cuenta anterior (Cin), a través de una entrada adicional. De esta manera, dispondremos de dos salidas y tres entradas. Aprovecha el siguiente esquema para practicar con el Entrenador:
Así, la tabla de verdad resultante será:
| A | B | Cin | Suma | Carry out |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
