Proyecto Final 5
Proyecto Final 05

Vamos a proceder a desarrollar una cerradura inteligente protegida con contraseña. Este circuito debe cumplir las siguientes características:
Tendrá 5 pulsadores para introducir una clave.
Dispondrá de una pantalla LCD para mostrar mensajes.
Además, implementará el LED RGB para indicar con los colores Rojo y Verde si se ha introducido la contraseña correcta o la errónea.
Por último, tendrá un relé con el que podríamos llegar a controlar una cerradura electrónica.
Se espera del circuito lo siguiente:
Al iniciar el Arduino debe solicitar introducir una secuencia con los pulsadores que se usará como contraseña.
Una vez configurado, el circuito deberá esperar y comprobar todos los intentos de accesos que se realicen. Podemos establecer que al no pulsar ningún botón durante 3 segundos se compruebe la clave que se haya introducido hasta el momento.
Si se introduce la secuencia correcta, activará el relé y encenderá en verde el LED RGB. Si no es correcta, solamente encenderá el LED RGB en rojo.
Continuamente irá mostrando por la pantalla LCD mensajes de ayuda para conocer el estado del sistema.

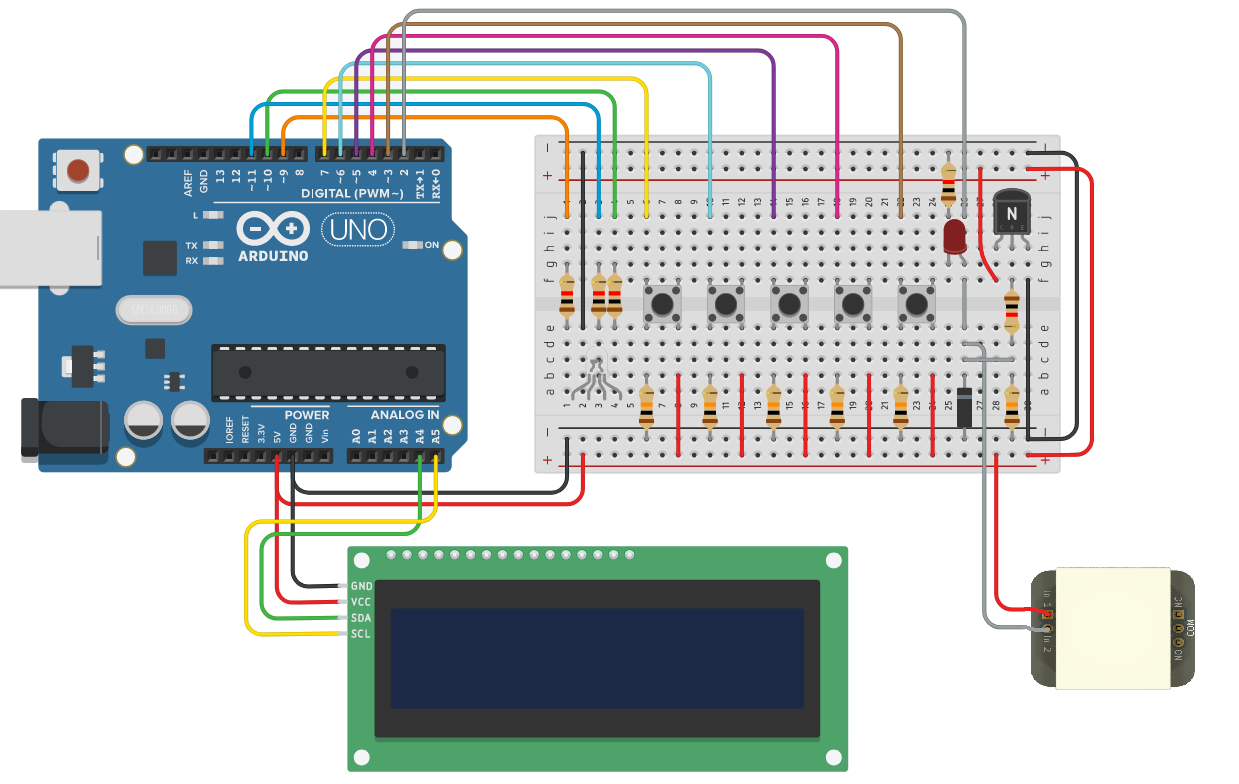

Como guía:
Conectaremos los pulsadores en los pines 3, 4, 5, 6 y 7.
El LED RGB estará conectado el color Rojo en el pin 9, el Verde en el 10 y el Azul en el 11.
El relé estará disponible en el pin 2.
Controlaremos la pantalla LCD mediante I2C en los pines A4 y A5.
