Proyecto Final 4
Proyecto Final 04

Vamos a proceder a desarrollar un semáforo para el cruce de una vía pública para vehículos y peatones. Este circuito debe cumplir las siguientes características:
Tendrá 3 LEDs de colores Rojo, Amarillo y Verde que simulará el semáforo para vehículos.
Además, tendrá otros 2 LEDs de color Rojo y Verde que simulará el semáforo para peatones.
Dispondrá de un pulsador para que un peatón solicite que los semáforos cambien de estado y puedan cruzar la vía.
Necesitará un Display 7 segmentos para mostrar la cuenta atrás del tiempo que tiene el peatón para cruzar.
También hará uso de un zumbador para indicar que se puede cruzar.
Se espera del circuito lo siguiente:
Normalmente el semáforo estará en verde para los vehículos y en rojo para los peatones.
Cuando se active el pulsador se debe realizar un cambio en los LED para que los vehículos paren (semáforo en rojo) y los peatones puedan cruzar (semáforo en verde).
Mientras está en verde para los peatones, se debe ver por el display 7 segmentos la cuenta atrás hasta que el semáforo de los peatones vuelva a estar en rojo.
Además de esto último, indicaremos la posibilidad de cruzar emitiendo pitidos con el zumbador.
Como guía:

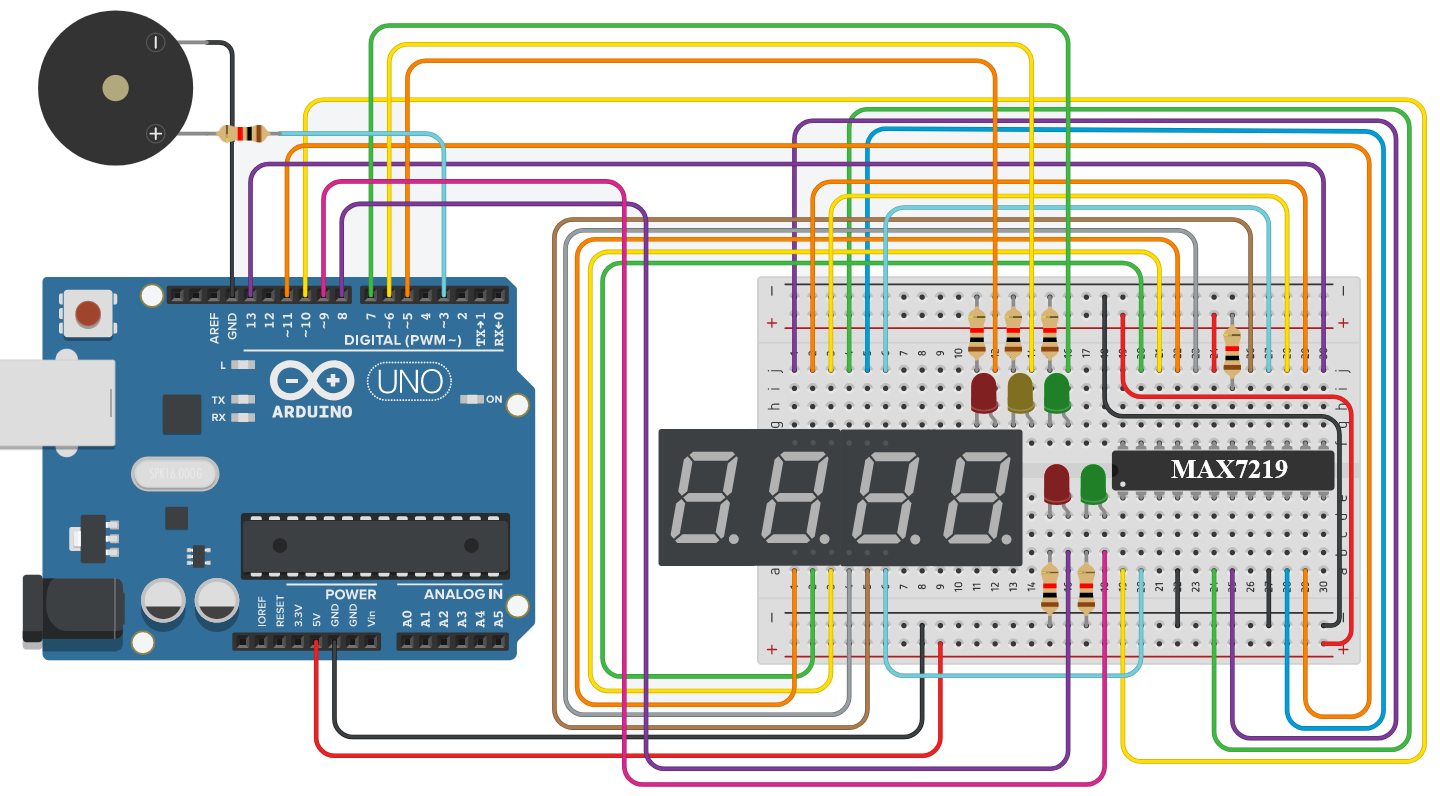

Conectaremos los LED del semáforo para vehículos en los pines 5, 6 y 7.
Conectaremos los LED del semáforo para peatones en los pines 8 y 9.
El pulsador estará disponible en el pin 4.
El zumbador irá conectado al pin 3.
Controlamos el Display con el MAX7219.
