Actividad 13
Actividad 13

Regulación de la intensidad con un Potenciómetro

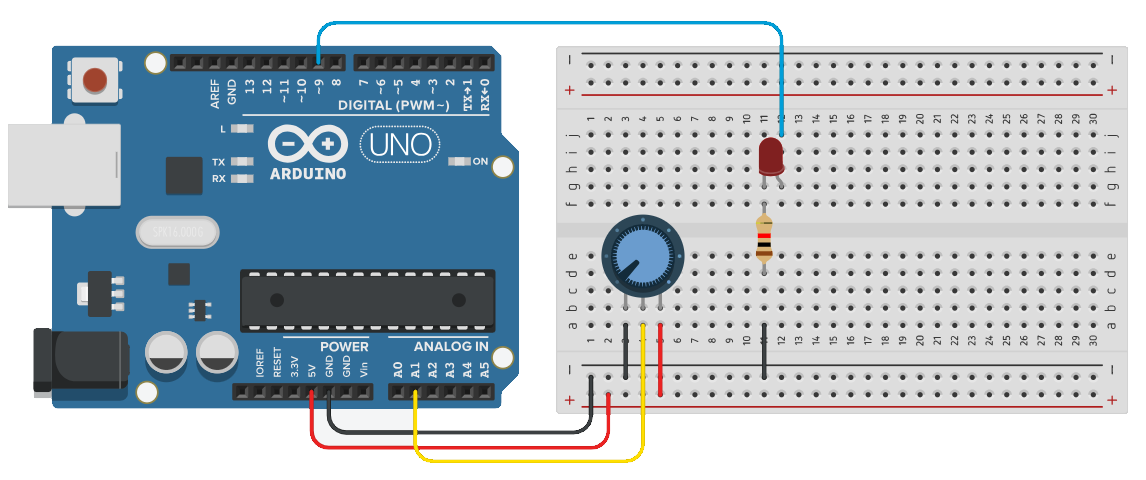

En esta actividad se realizará la lectura de un potenciómetro (resistencia variable) y se usará ese valor para generar una PWM y así regular la intensidad del LED, con el montaje que a continuación se muestra.
Dependiendo de la posición angular del potenciómetro, la entrada analógica del Arduino recibirá un nivel de tensión de entre 0 y 5V. El Arduino realiza la conversión analógico digital con resolución de 10 bits, mapeando y discretizando los valores analógicos en valores enteros de 0 a 1023.

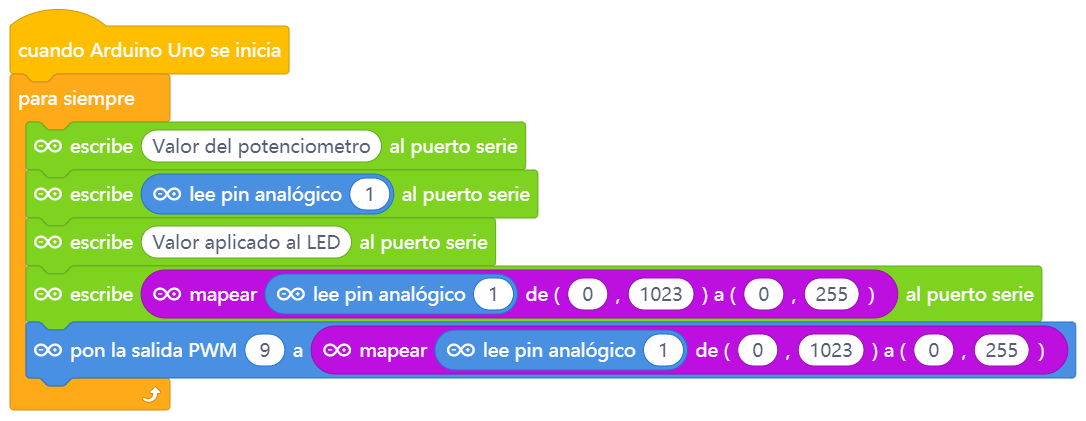

Al realizar un “analogRead()” de la entrada analógica, lo que obtendremos será un valor entre 0 y 1023, en función del valor de tensión a la entrada del pin analógico. Tenemos que convertirlo a un valor válido para una PWM, que admite valores de 0 a 255. Para esto puede hacer la conversión matemática por el método que prefieras. Puedes utilizar la siguiente línea para obtener el resultado de la conversión:
map(lecturaAnalógica, 0, 1023, 0, 255);
También puede añadirse la lectura del puerto Serie para ver el valor analógico medido en el pin A1 antes y después de la operación matemática.
