Actividad 2



Led programado con Arduino IDE

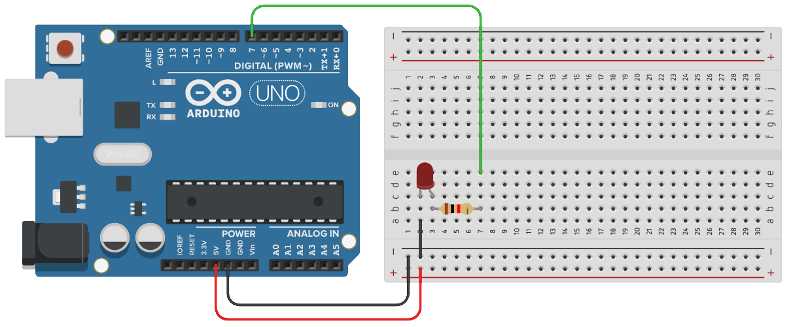

En este circuito no controlaremos un LED mediante un pulsador sino mediante programa, empleando el pin digital número 7 del Arduino como salida para encender y apagar el LED cada cierto tiempo de forma automática.

    Nota importante

Hasta ahora, como has podido observar, se han utilizado cables de color Rojo para el Positivo (+5V) y Negro para el Negativo ("-", 0V, GND), que son los típicos para estos casos.

Sin embargo, de aquí en adelante empezarán a aparecer cables de otros colores. Cualquier otro color que no sea Rojo y Negro se puede utilizar para conectar con pines Digitales, Analógicos o entre líneas de la propia Protoboard. Los colores utilizados en las ilustraciones son meramente orientativas.

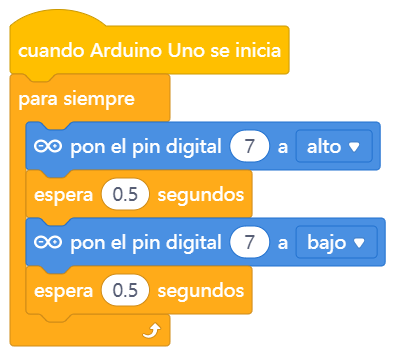

const int pin_led = 7;          // Definimos el pin donde conectamos el LED

void setup() {

  pinMode(pin_led, OUTPUT);     // Inicializamos el pin del LED como salida
  digitalWrite(pin_led, LOW);   // Apagamos el LED

}

void loop() {

  digitalWrite(pin_led, HIGH);  // Encendemos el LED
  delay(500);                   // Esperamos 500ms
  digitalWrite(pin_led, LOW);   // Apagamos el LED
  delay(500);                   // Esperamos otros 500ms

}


Puedes descargar la solución pinchando en el siguiente icono:
