Proyecto Final 2
Proyecto final 02

Vamos a proceder a desarrollar un controlador de ventilador para refrigeración con menú interactivo en pantalla LCD. Este circuito debe cumplir las siguientes características:
Dispondrá de 1 motor de CC.
Contará con 1 LED indicador de potencia.
Tendrá 4 pulsadores para moverse por el menú.
Desplegará el menú e información por una pantalla LCD.
Regularás la velocidad del motor con un potenciómetro.
Se espera del circuito lo siguiente:
Para el menú tienes 4 botones, uno para subir, otro para bajar, otro para volver a la pantalla anterior y el último para seleccionar.
En el menú tienes una opción para escoger el sentido de giro del motor deseado.
Otra opción del menú será el ajuste de la velocidad en función del valor del potenciómetro.
El arranque y parada del motor se hará desde el menú de la pantalla.
El LED trabajará a la misma potencia que el motor.
Como guía:
Conectaremos los controles del motor en los pines 11 y 10, y el habilitador del mismo en el 9.
El LED lo conectaremos al pin 6.
Los pulsadores irán conectados a los pines 2, 3, 4 y 5.
El potenciómetro lo ubicamos en el pin A0.
La pantalla LCD con I2C la conectamos los pines A4 y A5.

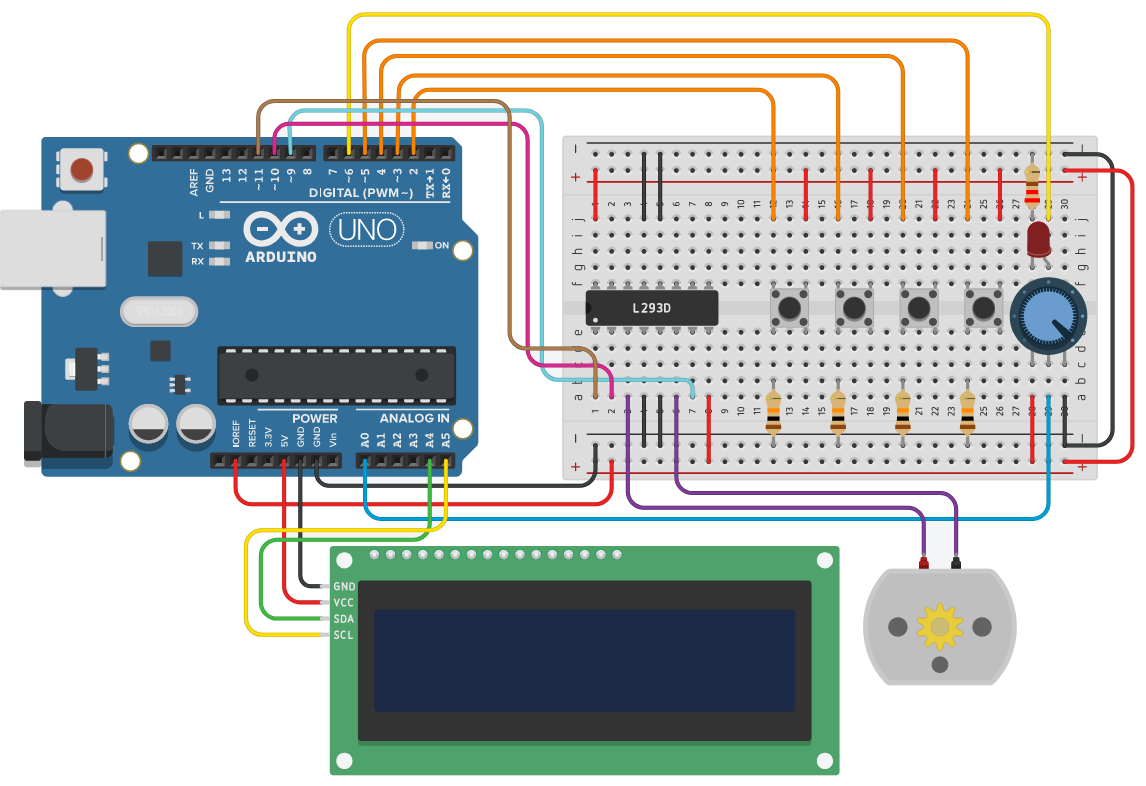

El esquema electrónico del circuito es el siguiente:
