Soporte Sensores y cámara

En este subensamblaje montaremos la parte interior de Orbito, compuesta por el pack de PCBs y el soporte de de la cámara, y lector de NFC.

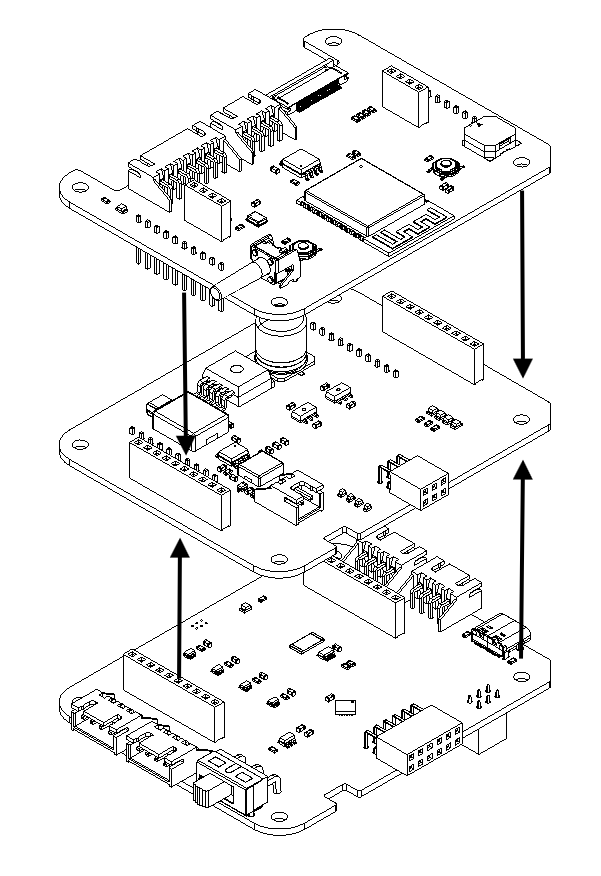

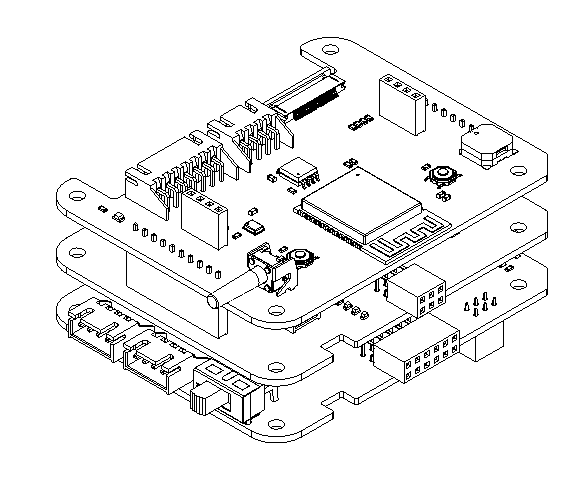

Comenzamos con el montaje de las PCBs, en el que simplemente debemos de fijarnos en que la orientación es conectar y conectar las 3 PCB  mediante las tiras de pines:

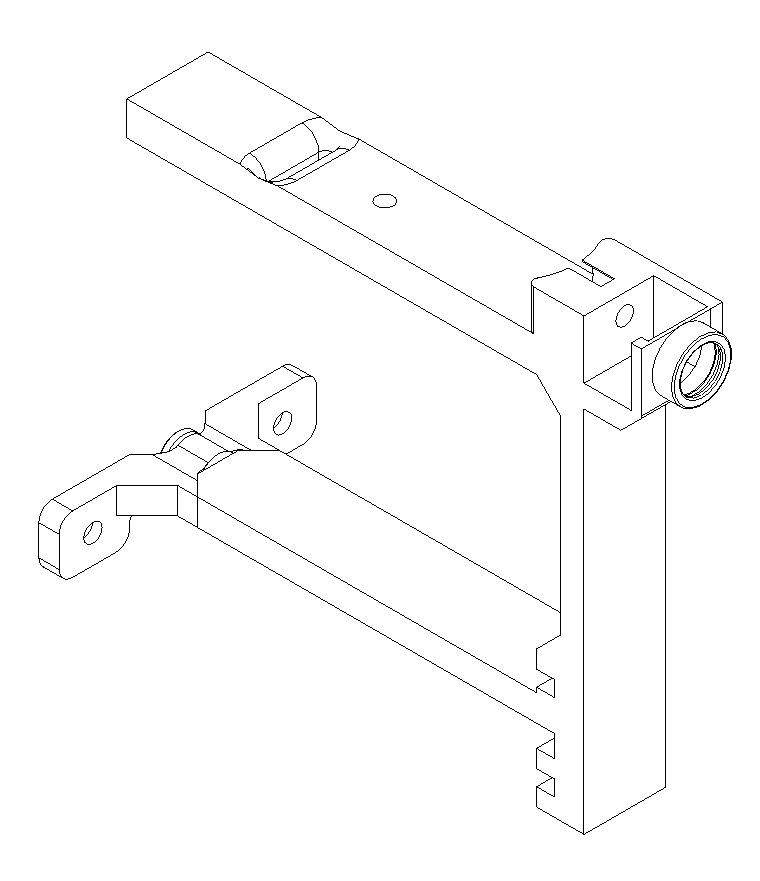

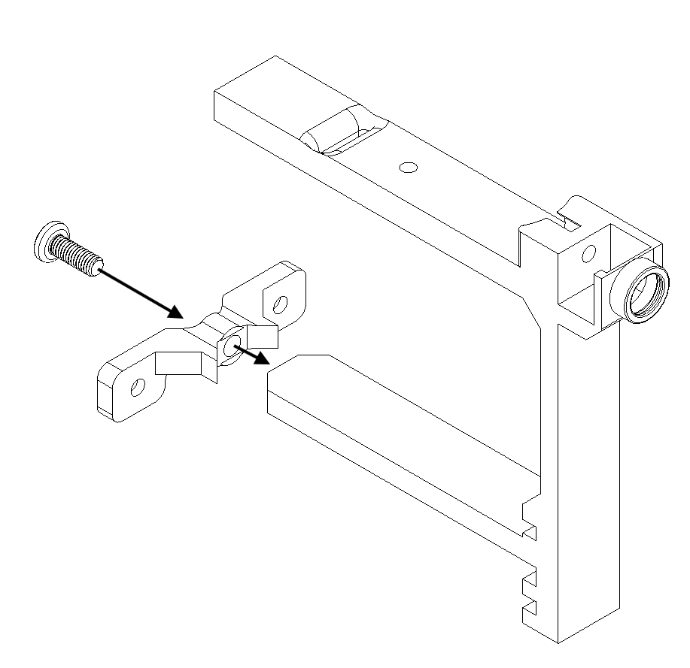

A continuación comenzaremos el montaje del Soporte interno que nos permite fijar el resto de componentes. Comenzamos con el montaje de las dos piezas impresas mediante un tornillo M3x8mm.

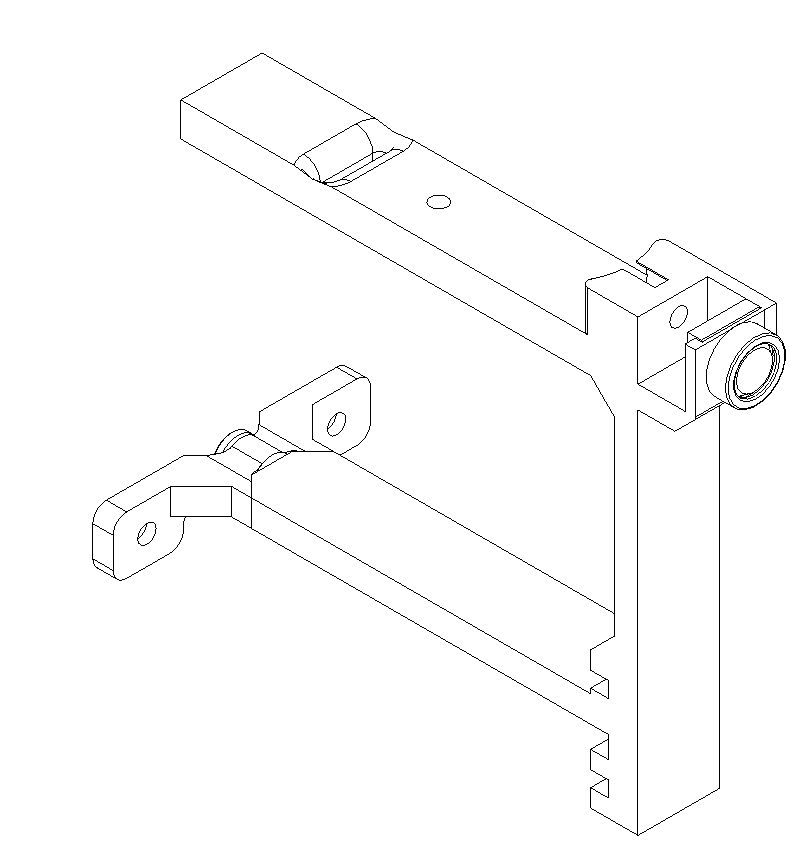

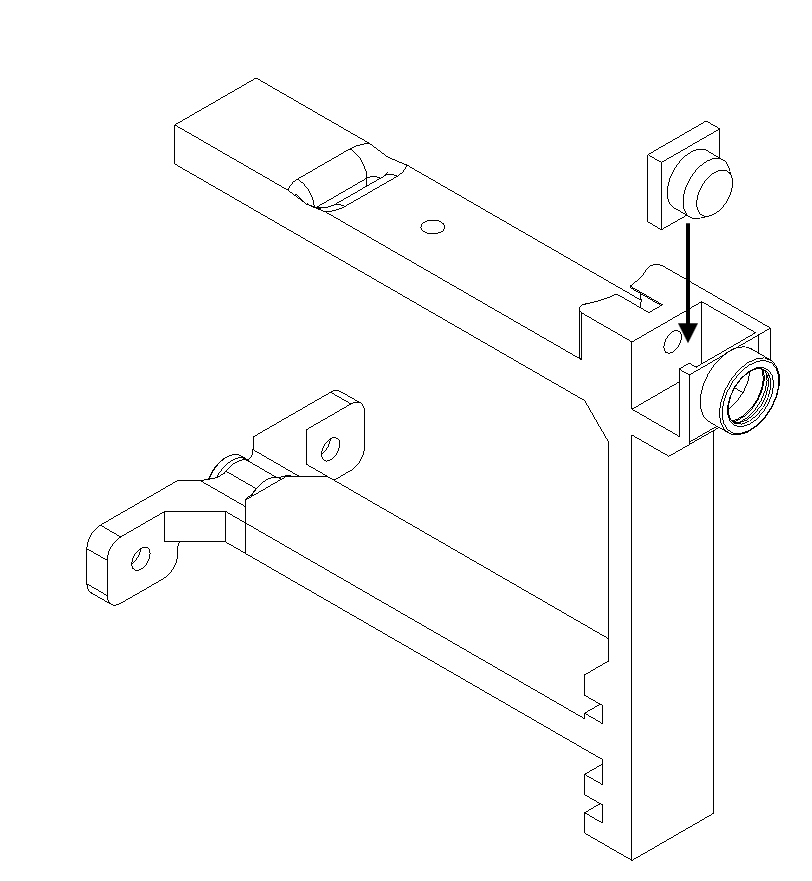

Luego, colocamos la cámara en el soporte de la cámara:

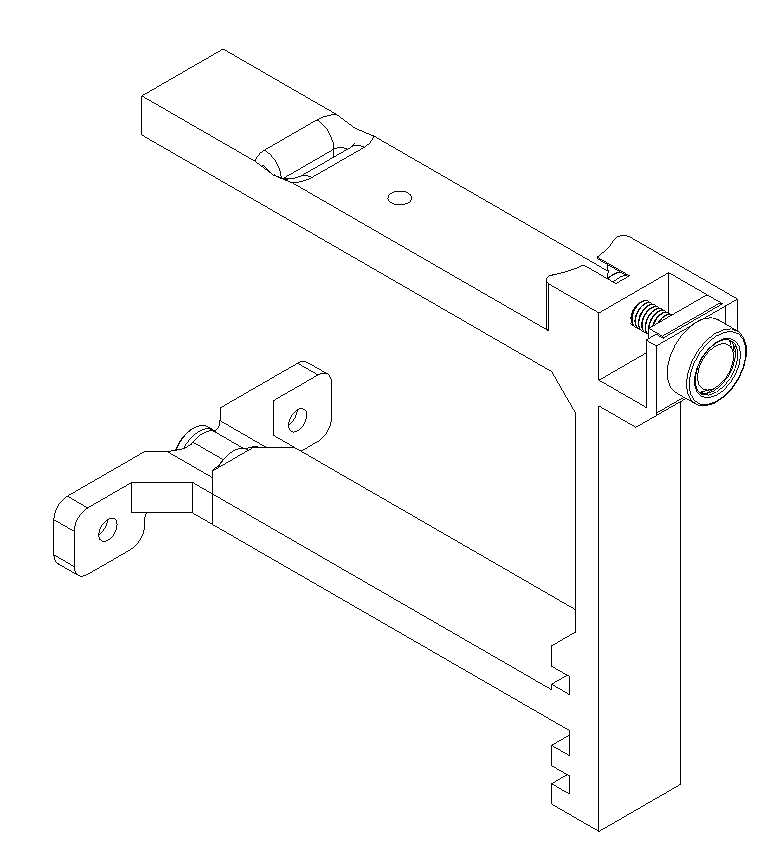

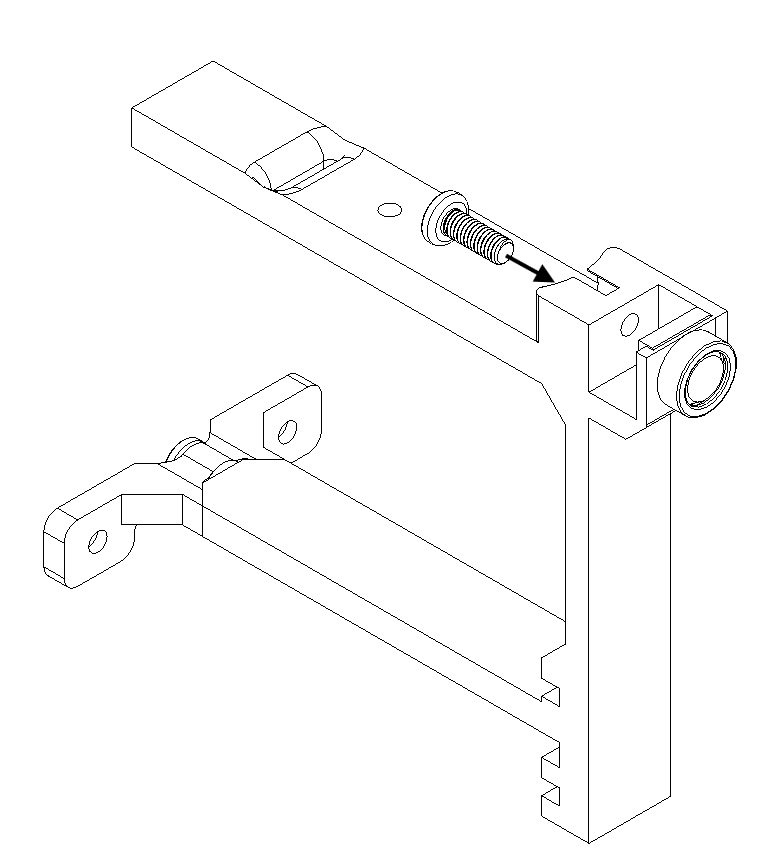

Para ajustarlo en el soporte, utilizaremos un tornillo, que al roscarlo sujetará correctamente la cámara:

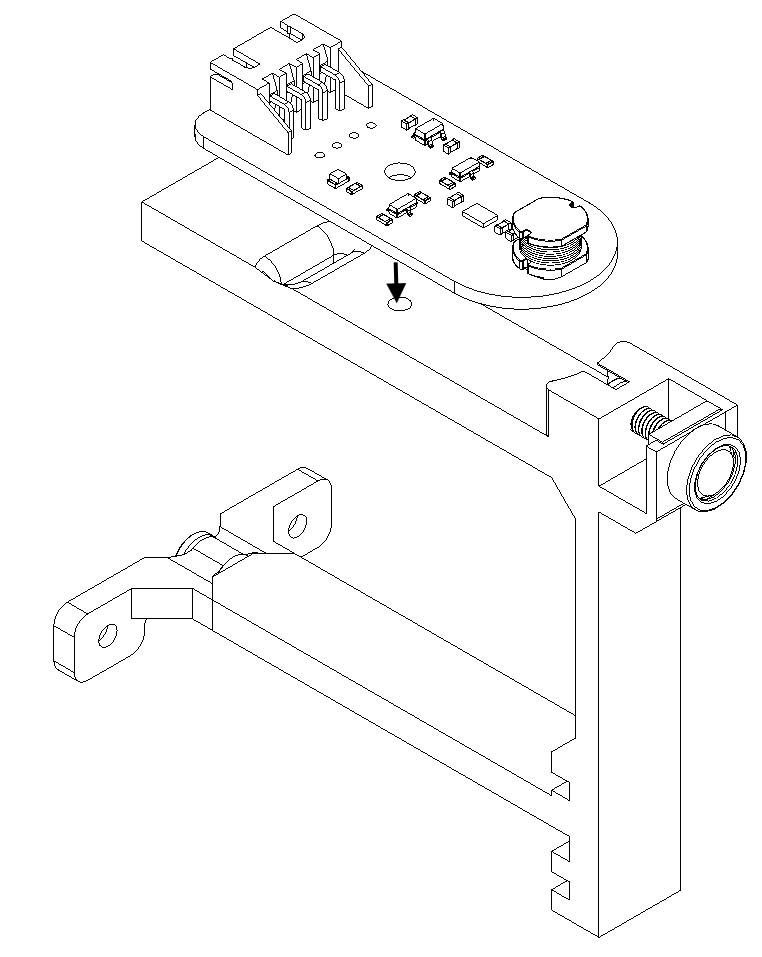

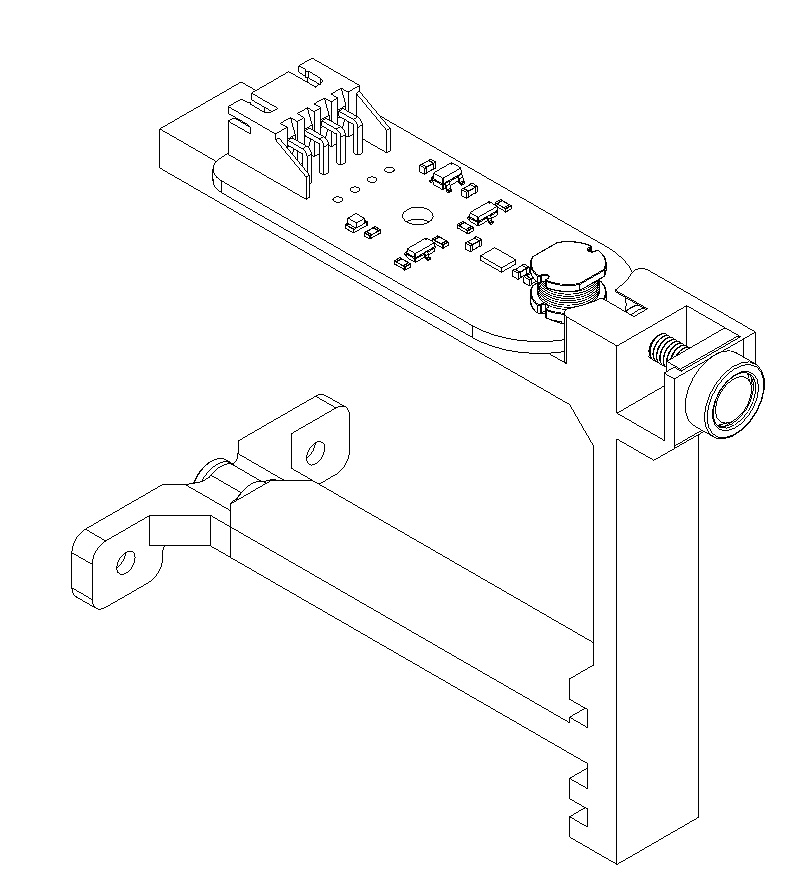

A continuación, colocamos el módulo NFC en la parte superior del soporte, detrás de la cámara:

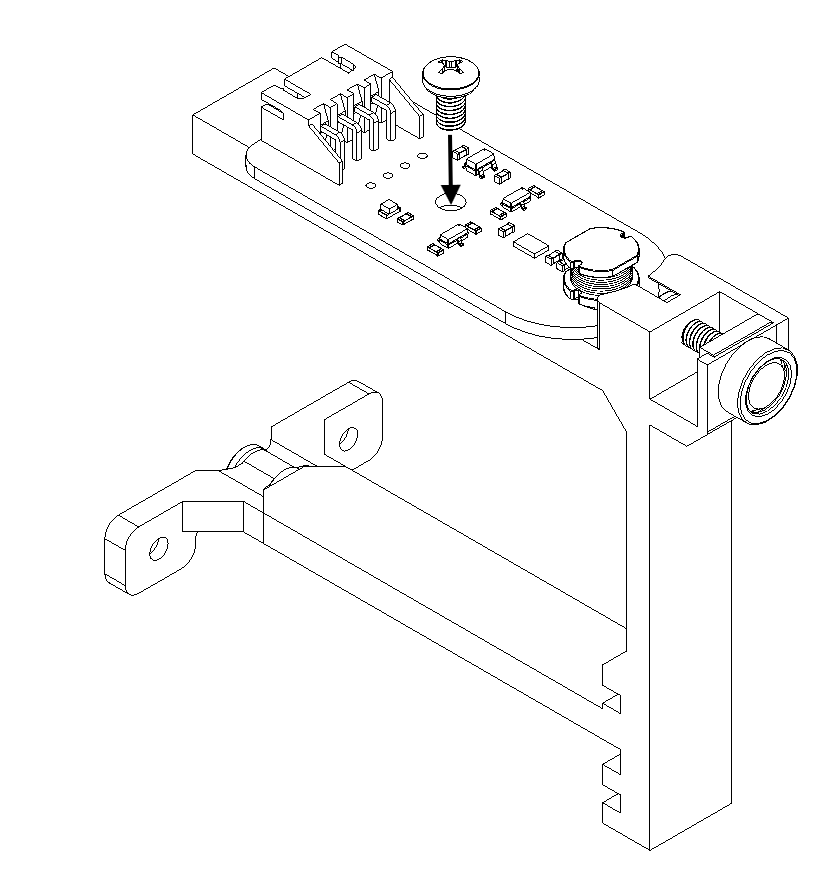

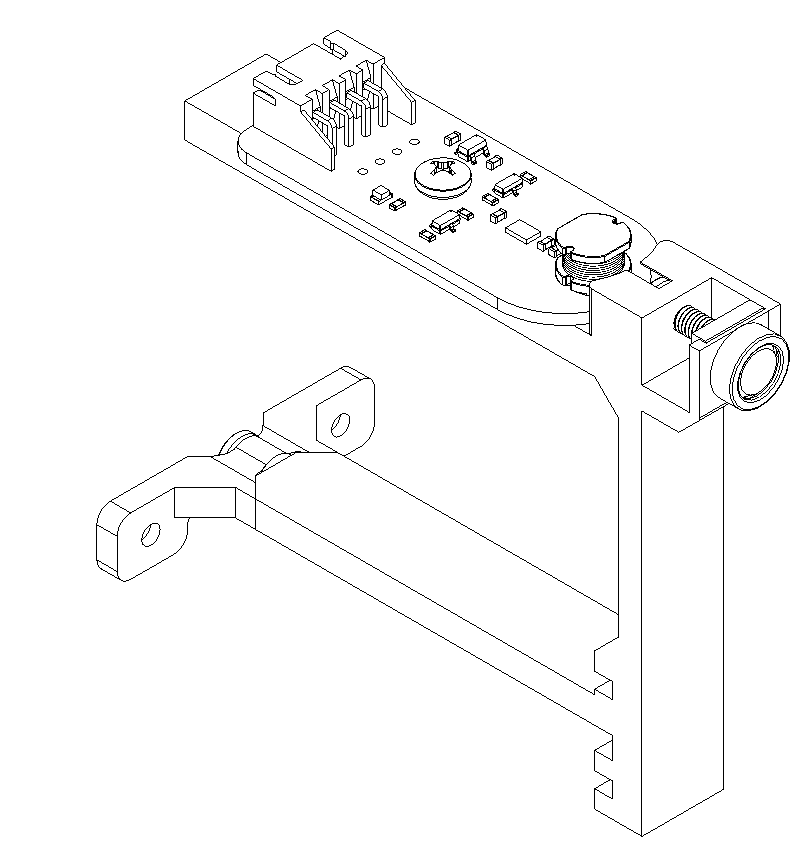

Y lo atornillamos al soporte:
