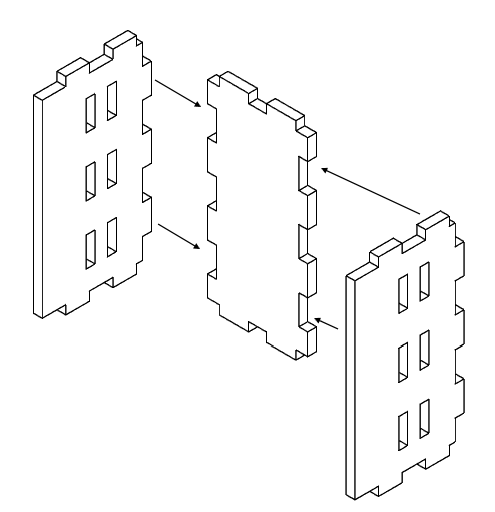

Una vez que tenemos la estructura, comenzamos a colocar los diferentes componentes que nos permitirán empezar con la práctica. El primero de ellos es el ascensor, para el que juntaremos la pieza número 11 con las piezas número 12:

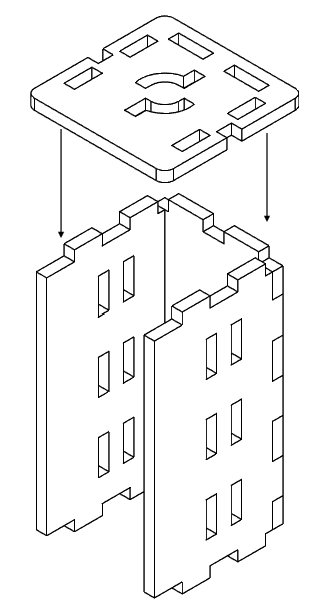

Posteriormente, colocaremos el techo del mismo, que corresponde a la pieza número 13.

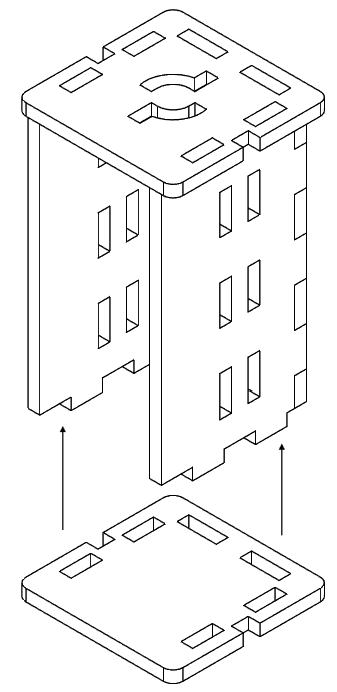

Seguidamente, insertaremos la base del ascensor (pieza número 14).

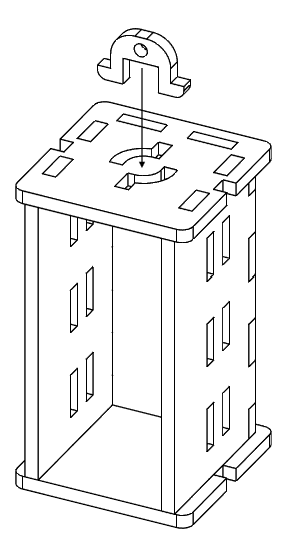

A continuación, introducimos la pieza número 15, la cual se trata del enganche superior del ascensor para la cuerda.

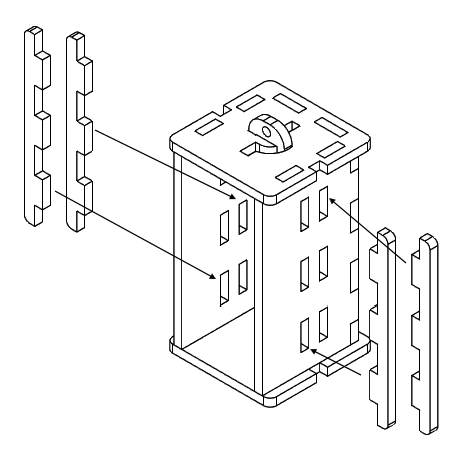

Por último, introducimos los enganches laterales (piezas número 16) que servirán de tope para la guía del ascensor.
Es importante recordar ponerle una cuerda para poder moverlo, la cual explicaremos cómo introducirla en el paso 6.

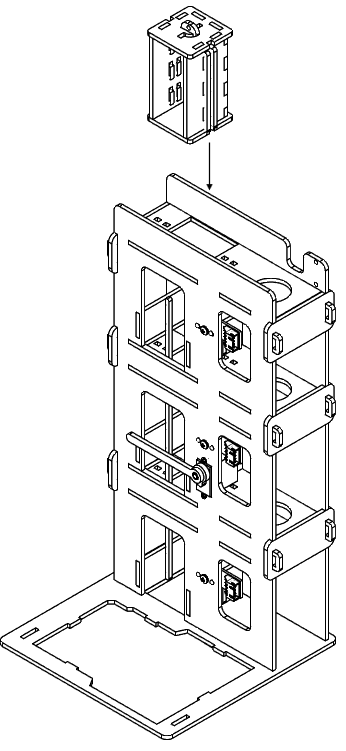

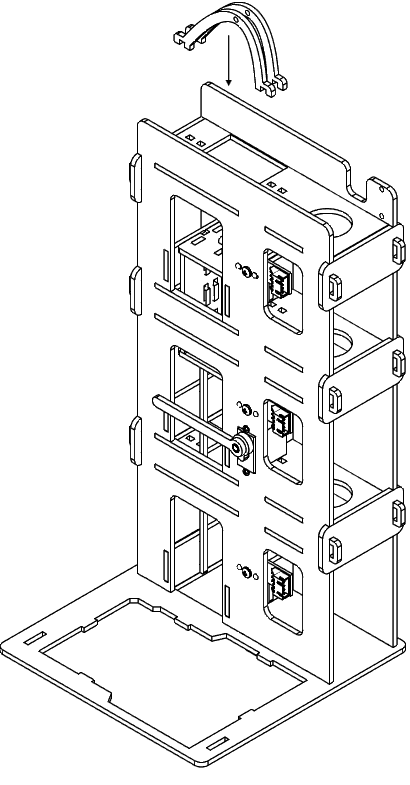

Con el ascensor colocado, pondremos el soporte de la polea del ascensor, que corresponde a las piezas número 10.

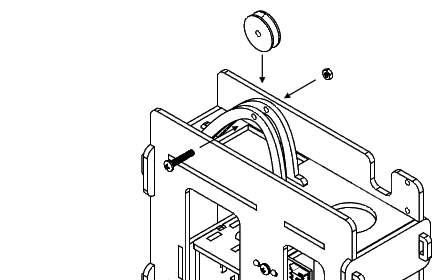

Con este soporte colocado, atornillaremos la polea en el agujero del soporte. Por ella pasará la cuerda que irá del ascensor a la polea del motor DC.

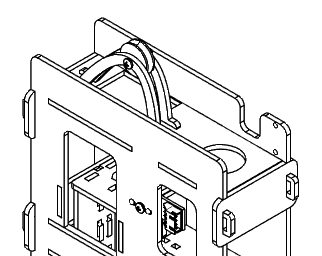

El montaje de la polea debería quedar de la siguiente forma:

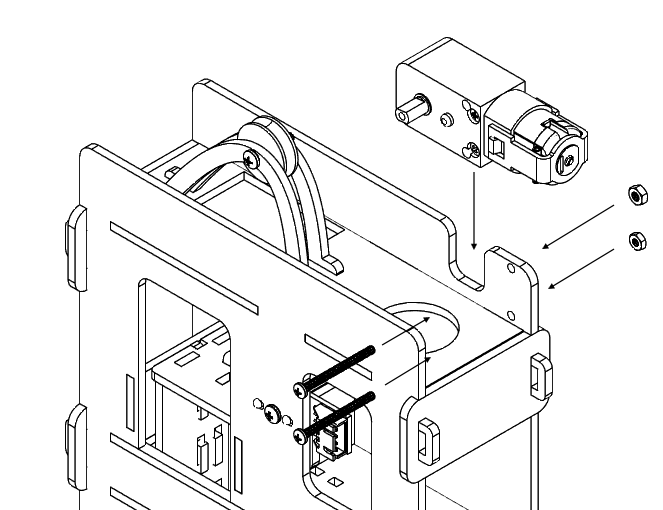

Lo siguiente será colocar el motor DC en la estructura y atornillarlo a la estructura del ascensor.

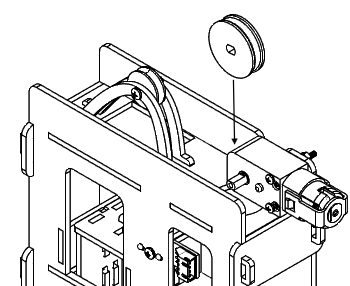

Con el motor DC colocado, le pondremos la polea del motor, donde irá el otro extremo de la cuerda.

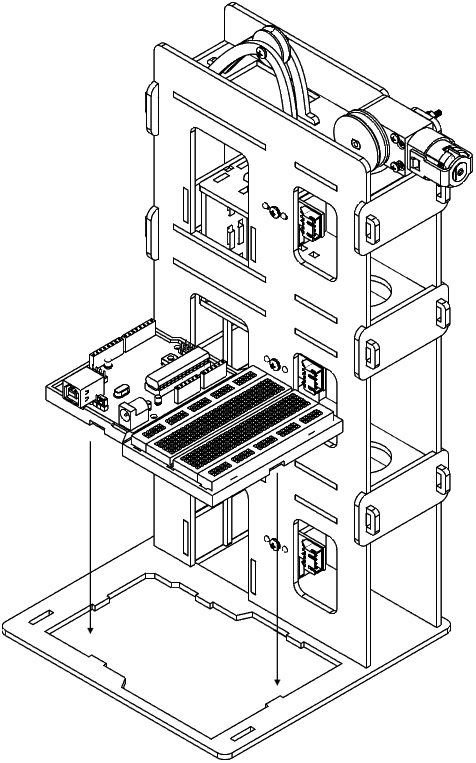

Posteriormente, colocaremos el Arduino Uno junto a su soporte.

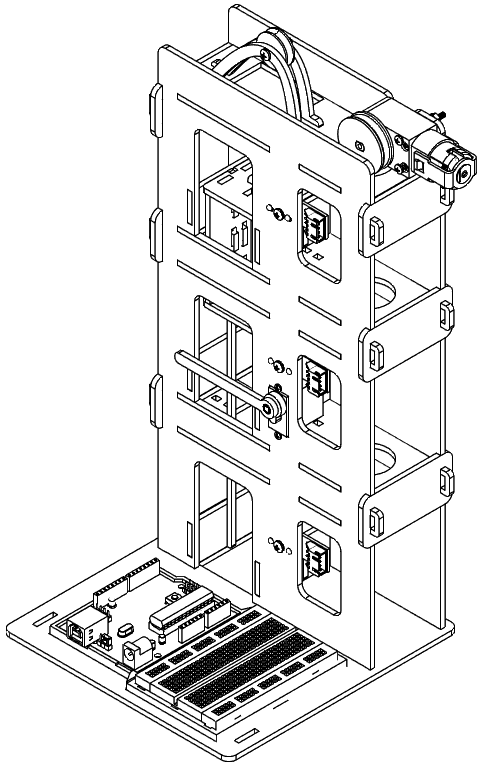

Teniendo como resultado la siguiente imagen.
