Montajes desafíos extra

Uso de DF player

Uno actividad extra interesante que se puede añadir a esta práctica es el uso de un DF player con la finalidad de reproducir sonidos.

Estos sonidos serian como los típicos que se encuentran en los ascensores, desde los típicos "Primera planta" hasta reproducir una pequeña melodía durante el viaje

Para llevar a cabo esta actividad van a ser necesarios los siguientes componentes:

• Mini reproductor MP3 DFPlayer


• Altavoz con cables dupont


• Tarjeta micro SD

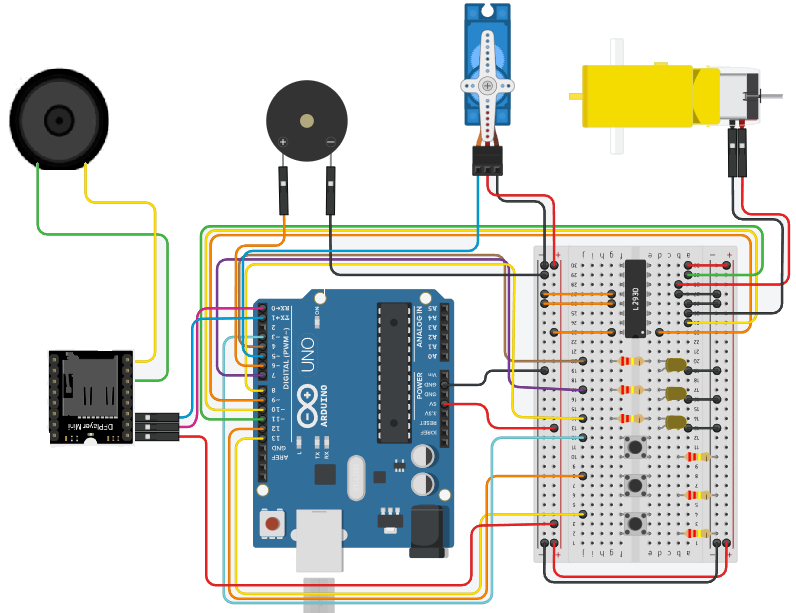

A continuación se puede observar el esquema de montaje de la práctica del ascensor y del DFPlayer.

 La conexión de componentes recomendada es la siguiente:

• TX (DFPlayer) → Pin 0 (Rx)

• RX (DFPlayer) → Pin 1 (Tx)

Hay que tener en cuenta antes de hacer la actividad que los sonidos que se desean reproducir con el DFPlayer  deben estar guardadas en la tarjeta micro SD

Uso de finales de carrera

Otra de las posibles mejoras que se podría implementar es añadir dos sensores que nos indiquen el momento en el cual el ascensor este en la parte superior e inferior de la maqueta. De esta forma no haría falta calibrar la altura inicial del ascensor.

Los componentes necesarios para llevar a cabo esta actividad son los siguientes:

• 2 finales de carrera


• 2 resistencias 1k

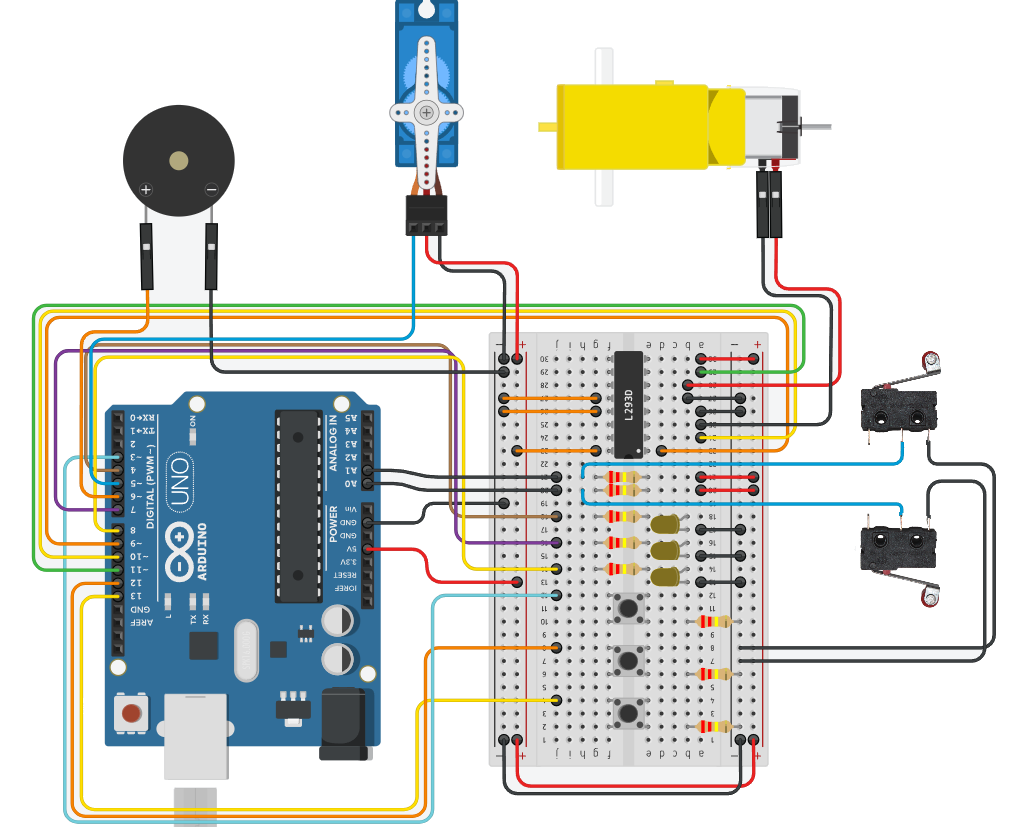

A continuación se muestra el esquema de montaje planteado para desarrollar esta actividad:

 La conexión de componentes recomendada es la siguiente:

• Final de carrera 1 → A0

• Final de carrera 2 → A1

Añadir estos dos sensores cambiará por completo la forma de programar y el algoritmo utilizado en la práctica por completo, sin embargo, lo hará más realista y fiable sin las derivaciones de altura producidas por la falta de sensores
