Paso 2

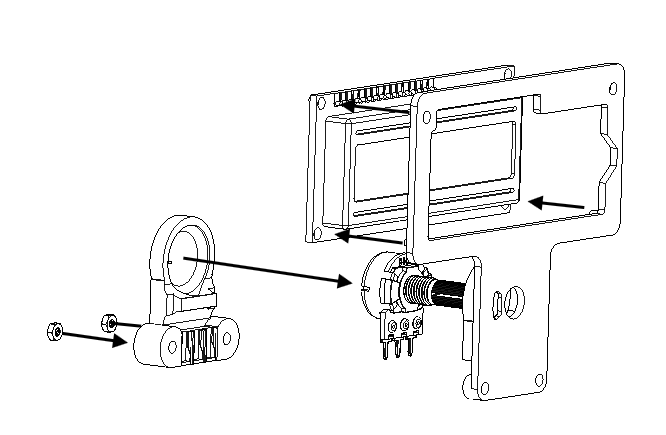

Continuaremos con el montaje de la parte electrónica de la pared. Para comenzar buscaremos las piezas impresas, la pantalla LCD, el potenciometro y dos tuercas.

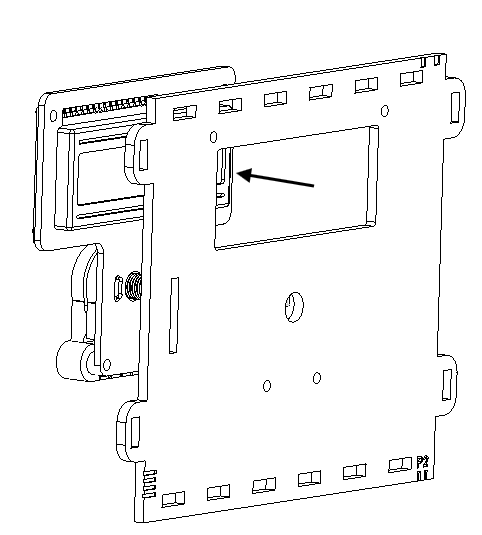

A continuación colocaremos la pared P2

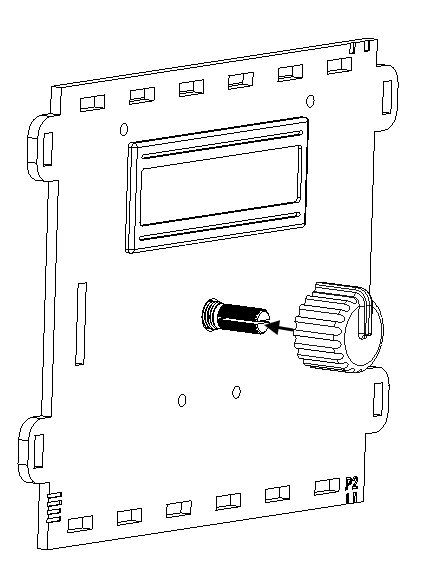

Seguidamente podemos colocar la perilla del potenciómetro.

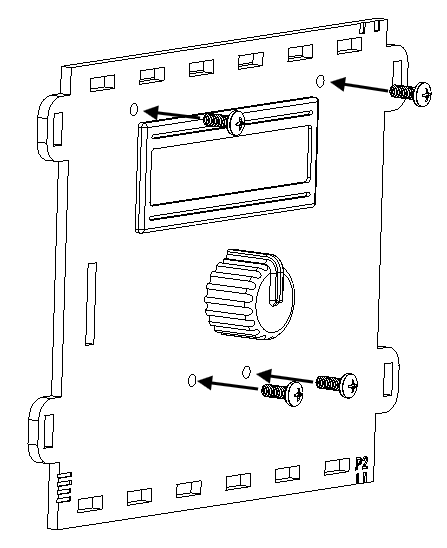

Para fijar todos estos componentes lo haremos mediante tornillería y tuercas, en la parte inferior los colocamos previamente en la parte impresa, pero el la parte superior hay que agregarlas.

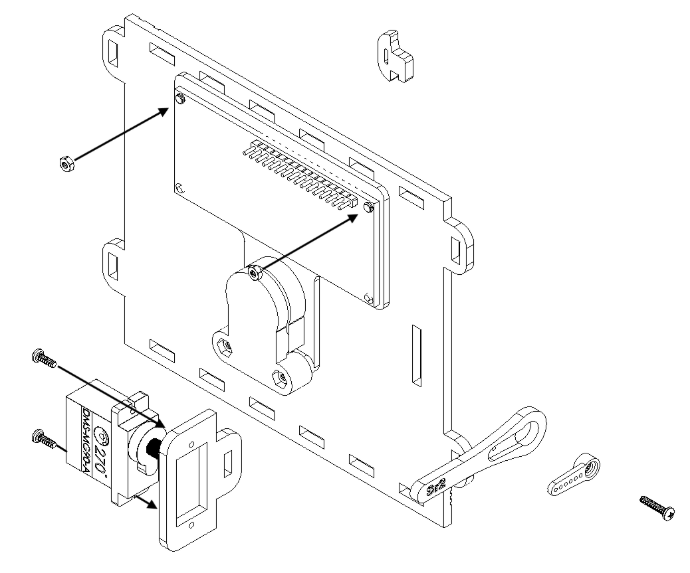

Aprovechamos que trabajamos con la parte interior de la pared P2 para poner las tuercas y para comenzar el montaje del sistema de cerradura. Para ello colocamos el servo, lo atornillamos con sus respectivos tornillos.

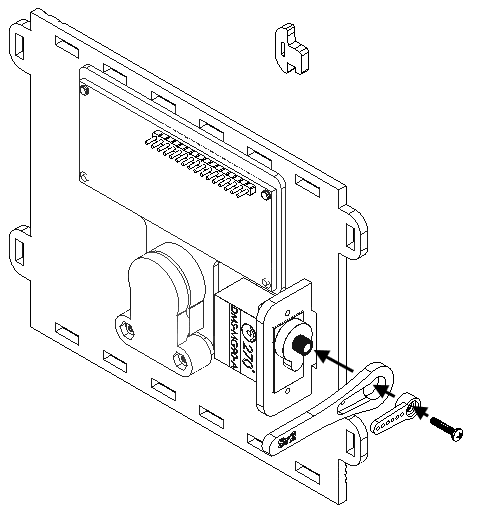

Luego colocamos las piezas de la barrera y las fijamos con el tornillo.

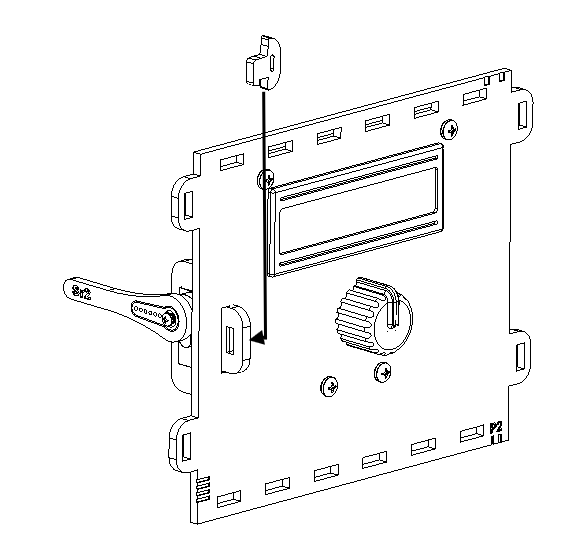

Después de fijar la barrera, aseguraremos el conjunto del servo con la traba X1 por la parte opuesta de la pared.

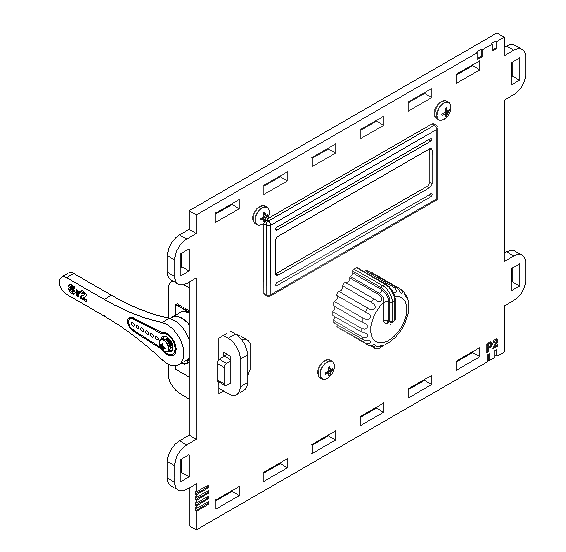

El ensamblaje completo de esta sección debería tener una apariencia similar a la siguiente:
