Actividad 2
Actividad 2
Ajuste del brillo de un LED con un Potenciómetro
En esta actividad utilizaremos una lectura analógica generada por un potenciómetro. Esta lectura se usará para generar una señal PWM que servirá para modificar el brillo de un LED conectado también a la NodeMCU. Para completar la actividad será necesario el siguiente material:

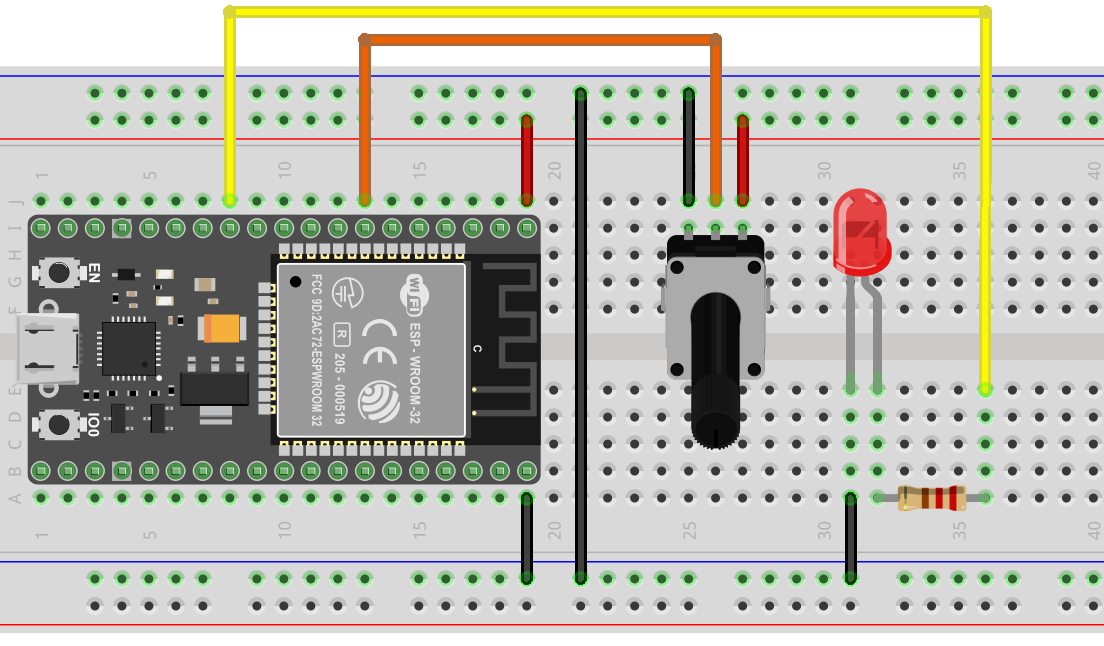

A continuación, se muestra el esquema electrónico del montaje a realizar.
Nota importante
Ten en cuenta:
Los pines utilizables como entrada analógica son del GPIO32 en adelante, hasta el GPIO39, que corresponden al ADC1 del ESP32.
Las lecturas están en un rango de 0 a 4095, correspondiendo el máximo a 3'3V, gracias a la resolución del ADC del ESP32, que es de 12 Bits.
Solución en C/C++
#define LED 14
#define POTENCIOMETRO 32
void setup() {
// Configuramos el modo de funcionamiento de los pines utilizados
pinMode(POTENCIOMETRO, INPUT);
pinMode(LED, OUTPUT);
// Establecemos el estado por defecto de las salidas
digitalWrite(LED, LOW);
}
void loop() {
// Comprobamos la lectura del potenciómetro
int valorPotenciometro = analogRead(POTENCIOMETRO);
// Calculamos el valor de PWM para el LED en función de la
// lectura del potenciómetro
// lectura del potenciómetro
int valorPWM = map(valorPotenciometro, 0, 4095, 0, 255);
// Generamos la PWM en el pin del LED
analogWrite(LED, valorPWM);
delay(10);
}
