Proyecto 5: Organizador de cables

Introducción

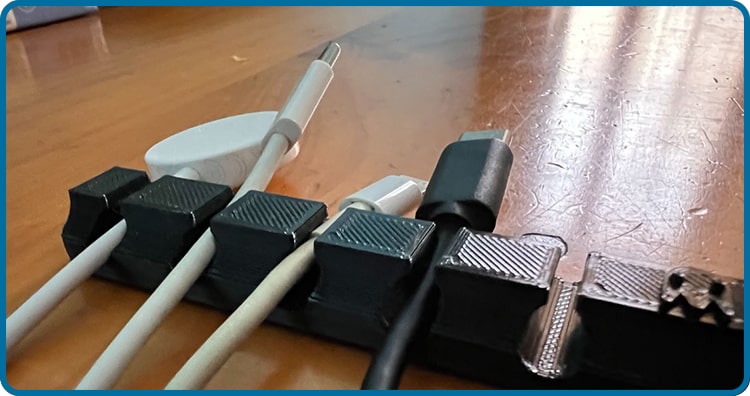

El quinto proyecto consiste en un organizador de cables. Muy usado en las mesas de noches de los dormitorios o en los escritorios para tener ubicados a mano los cargadores de móviles, tablets, relojes, etc.

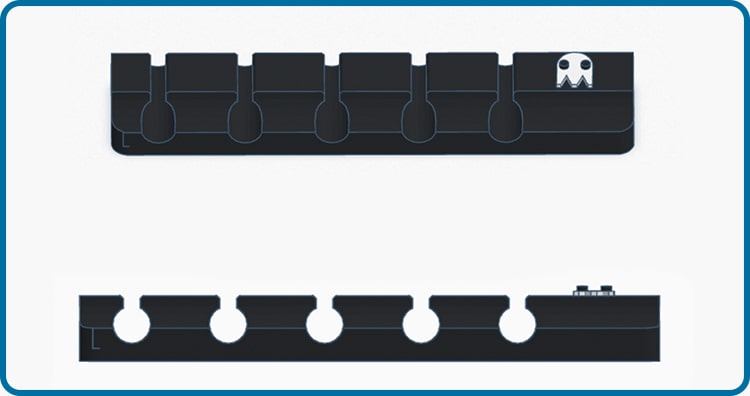

Para realizar los huecos donde se alojarán los cables, se han juntado un cubo y un cilindro y al unirse a la base se ha elevado 0,1 mm. A dicho cubo le hemos redondeado las esquinas de tal forma que los cables no se dañen al introducirse en los huecos.

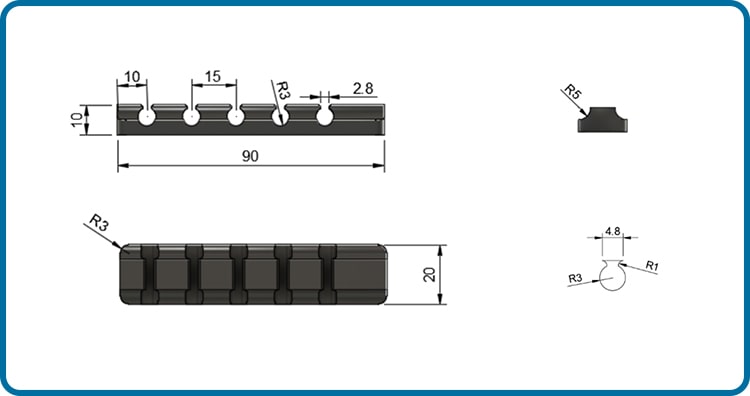

Se presentan a continuación las vistas y medidas más relevantes de la pieza, así como las medidas y forma de la pieza que hemos utilizado para realizar los huecos anteriormente mencionados.

El diámetro de los cables más habituales del mercado varían entre los 30 y 35mm. Por tanto, hemos realizado el hueco de 28mm en la parte más estrecha, debido a que la intención es que se presente una ligera resistencia al introducir el cable, de tal manera que luego no se salgan con facilidad.
