Placa Electrónica de Monitorización Forestal

Placa Electrónica del Entrenador:

El Entrenador Forestal es un dispositivo electrónico programable diseñado para la supervisión y control de áreas forestales. Dispone de conexiones compatibles con Módulos MentorBit, lo que amplía sus capacidades de uso junto con sensores para medir la temperatura, la humedad, la intensidad del viento y la radiación solar. Además, permite la integración de actuadores para manejar otros sistemas conectados al Entrenador.

Incluye conectividad LoRa para la transmisión de datos a larga distancia, así como conectores para añadir módulos GPS y de radiofrecuencia, lo que aumenta la versatilidad en la recopilación y envío de información. También cuenta con un acelerómetro para detectar movimientos, un reloj en tiempo real (RTC) para el registro de la hora y varios indicadores LED programables para mostrar datos y estados.

El Entrenador Forestal puede alimentarse mediante una batería recargable, un panel solar o a través de su puerto USB-C, lo que le permite funcionar de forma independiente en entornos exteriores. Esta combinación de sensores, actuadores y opciones de comunicación y alimentación ofrece una gran flexibilidad para adaptar el Entrenador Forestal a diversas aplicaciones de supervisión y control.

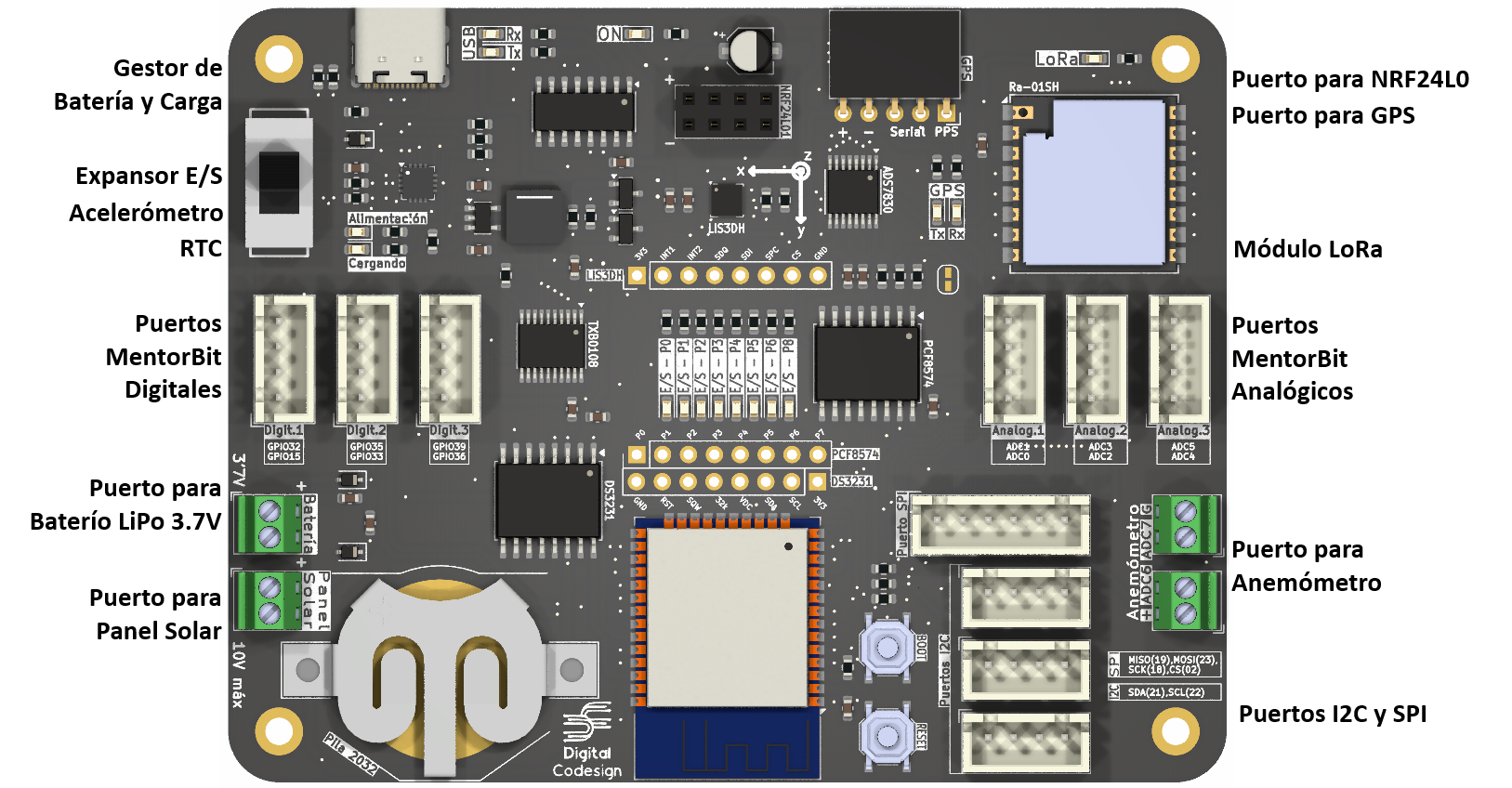

Partes de la PCB:

Gestor de Batería y Carga: Circuito que administra la energía proveniente de la batería, el panel solar o el puerto USB-C, optimizando la carga de la batería y garantizando un funcionamiento continuo.

Expansor de E/S con indicadores LED: Chip que aumenta la cantidad de entradas y salidas digitales disponibles, incluyendo LEDs para visualizar el estado del dispositivo.

Acelerómetro integrado: Sensor que detecta movimiento y vibraciones, permitiendo registrar eventos como la caída de un árbol o el paso de animales.

RTC integrado con zócalo para pila CR2032: Reloj en tiempo real que mantiene la hora exacta incluso cuando el dispositivo está apagado, gracias a una pila de respaldo CR2032. Permite registrar con precisión el momento en que ocurren los eventos.

Puertos de GPIOs digitales compatibles con MentorBit: Conectores que permiten la conexión de módulos MentorBit para ampliar las funcionalidades del Entrenador Forestal con sensores, actuadores y otros dispositivos.

Puertos de GPIOs analógicos compatibles con MentorBit: Conectores que permiten la conexión de módulos MentorBit que proporcionan entradas analógicas a través de un ADC, como sensores de temperatura, humedad o luminosidad.

Puerto para Batería LiPo de 3.7V: Conector para una batería recargable de Litio-Polímero que proporciona autonomía al dispositivo.

Puerto para Panel solar de máximo 10V: Conector para un panel solar que permite recargar la batería y alimentar el dispositivo con energía solar.

Puerto para Módulo NRF24L01: Conector para un módulo de radiofrecuencia de 2.4GHz que permite la comunicación inalámbrica con otros dispositivos a corta distancia.

Puerto para GPS: Conector para un módulo GPS que permite obtener la ubicación geográfica del Entrenador Forestal.

Puerto para Anemómetro: Conector específico para un anemómetro, sensor que mide la velocidad del viento.

Puertos I2C (3) y SPI (1): Interfaces de comunicación serie que permiten la conexión de sensores y dispositivos adicionales, como pantallas, memorias u otros sensores.

Módulo de transmisión LoRa integrado: Módulo que permite la comunicación inalámbrica de largo alcance y bajo consumo energético, ideal para enviar datos desde zonas remotas.
