Montaje Monitorización Forestal

Montaje de la Monitorización Forestal

A continuación, se detallan los pasos para el montaje del kit de Monitorización Forestal:

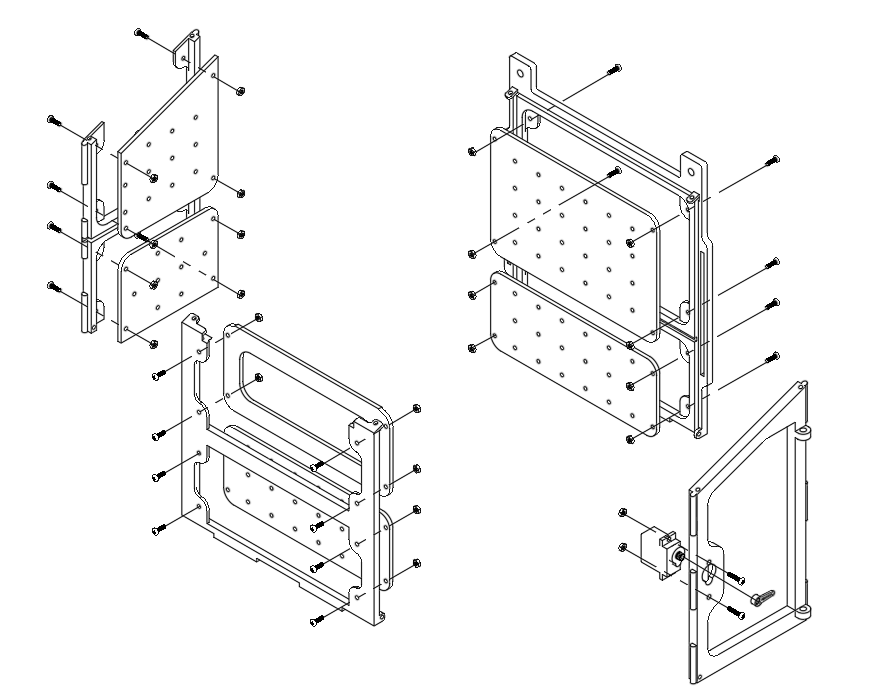

Primer Paso: Ensamblaje de las paredes

Comenzamos colocando las planchas perforadas de metacrilato en sus ubicaciones asignadas para formar las paredes del kit. Para unirlas, utilizaremos tornillos M2.5 de 10 mm de longitud.

En el caso del servomotor, que irá en la pared donde se ubicará la puerta, emplearemos tornillos M2.5 de 12 mm para su fijación.

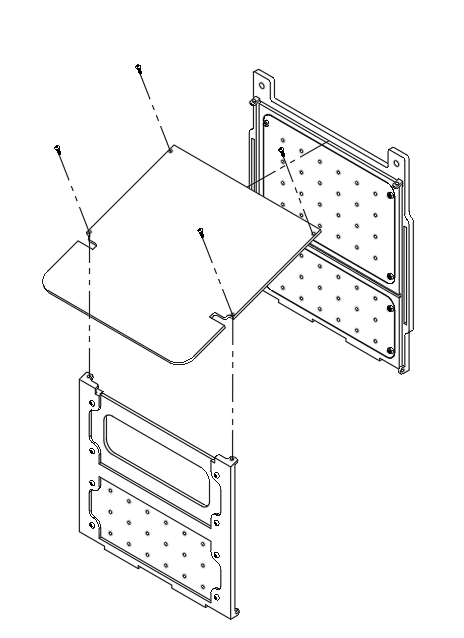

Segundo Paso: Instalación del techo

Con la pared delantera y trasera ya ensambladas, colocamos el techo del kit. Una vez posicionado, lo fijamos a las paredes laterales utilizando tornillos M2.5 de 8 mm.

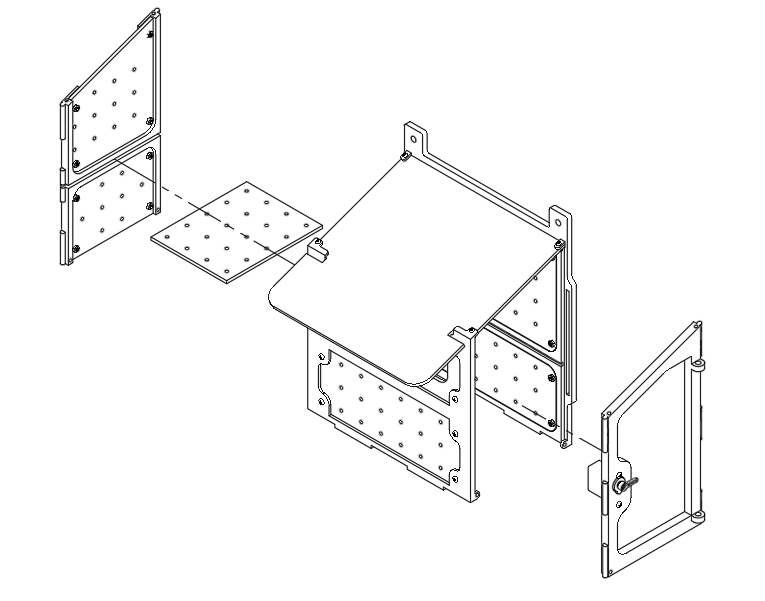

Tercer Paso: Instalación del segundo nivel

A continuación, colocamos las paredes laterales y montamos el segundo nivel. Para ello, aprovechamos los tornillos del techo para unir todas las partes y garantizar la estabilidad de la estructura.

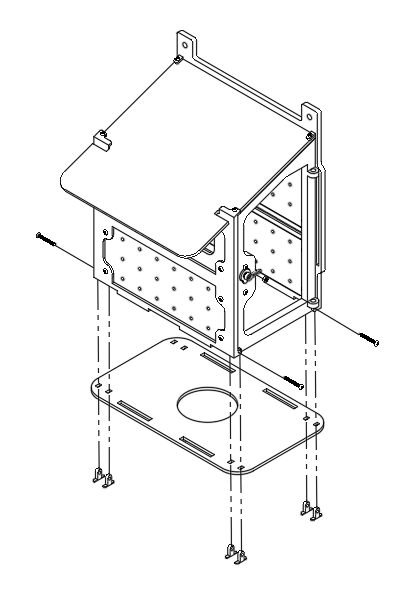

Cuarto Paso: Colocación de la base

Ubicamos la base del kit y, con la ayuda de ganchos y tornillos M2.5 de 20 mm, la fijamos al resto de la estructura.

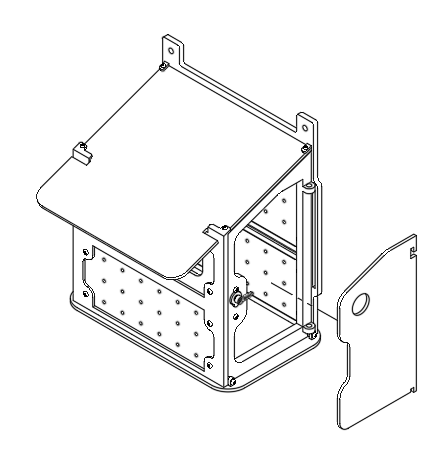

Quinto Paso: Instalación de la puerta

Colocamos la puerta del kit asegurándonos de que, cuando el servomotor esté en posición cerrada, la puerta quede situada entre el kit y el propio servomotor.

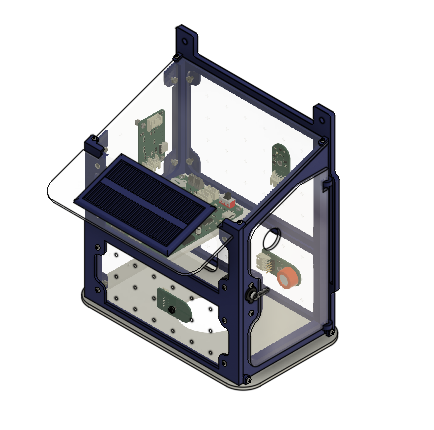

Sexto Paso: Integración de los componentes electrónicos

Dentro del kit, podemos distribuir los componentes electrónicos de la manera que consideremos más adecuada para su protección. Se recomienda colocar la PCB principal en el segundo nivel del interior del kit.

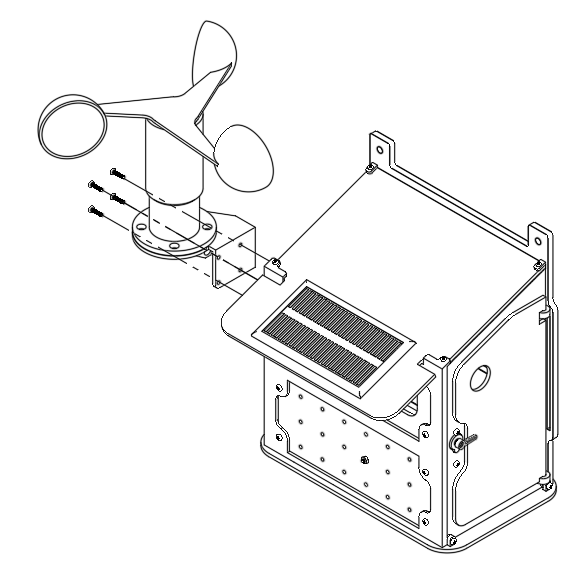

Séptimo Paso (Opcional): Instalación del anemómetro

Si lo deseamos, podemos añadir un anemómetro. Para fijarlo a la pared lateral, utilizaremos un soporte y lo aseguraremos con tornillos M2.5 de 10mm. Es importante colocarlo de manera que no interfiera con el kit ni con objetos cercanos a la pared trasera.

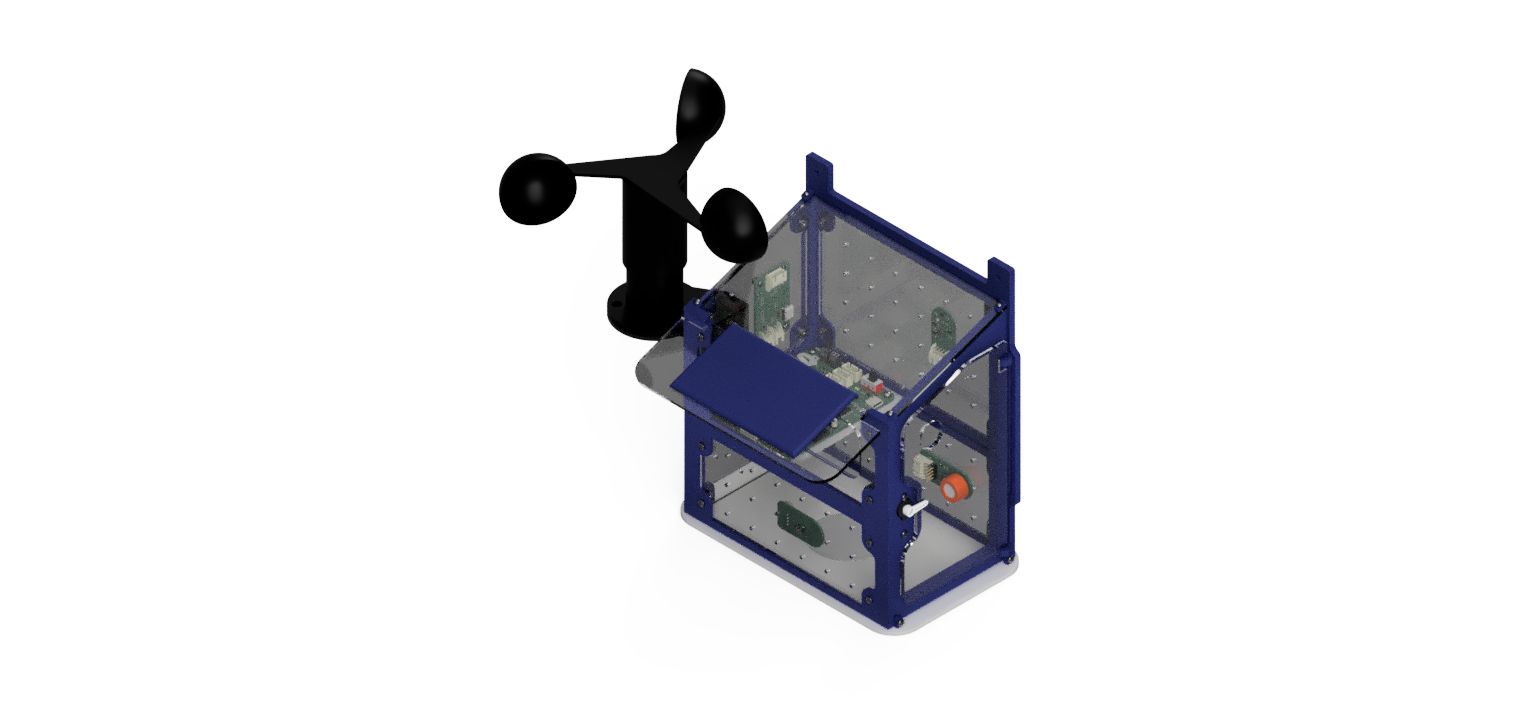

Descarga de archivos

Para descargar los archivos que componen el kit de Monitorización Forestal, haga clic en la imagen. Se accederá a una carpeta con los archivos .STL (para impresión 3D) y .DXF (para corte láser).
