Paso 3
Con la maqueta completamente ensamblada, el siguiente paso es colocar los diferentes módulos en la casa domótica. Estos módulos pueden distribuirse de forma personalizada según las necesidades del usuario.

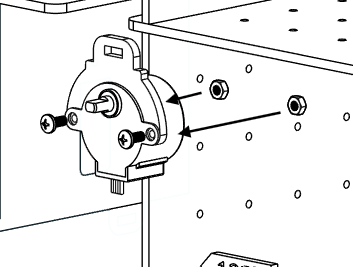

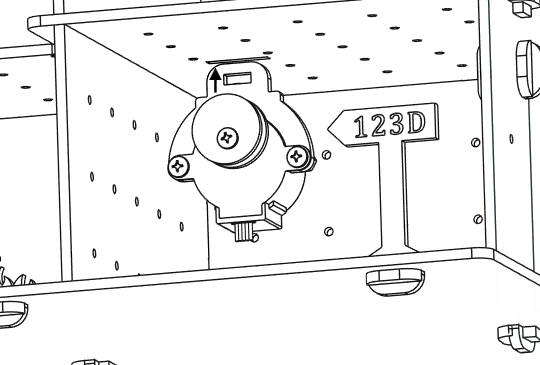

Sin embargo, recomendamos que algunos módulos y componentes se ubiquen en posiciones específicas. Empezamos con las partes esenciales de la casa, comenzando por el motor paso a paso que controla la puerta lateral derecha, que simula una puerta de garaje.

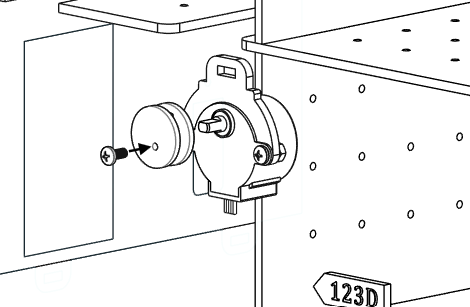

Para colocar la cuerda entre la polea y la puerta de garaje, dispones de dos agujeros en ambos componentes para hacer un nudo.

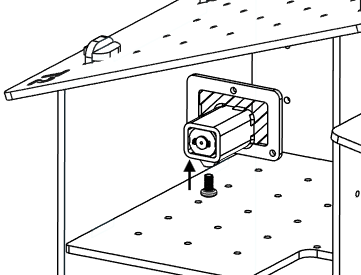

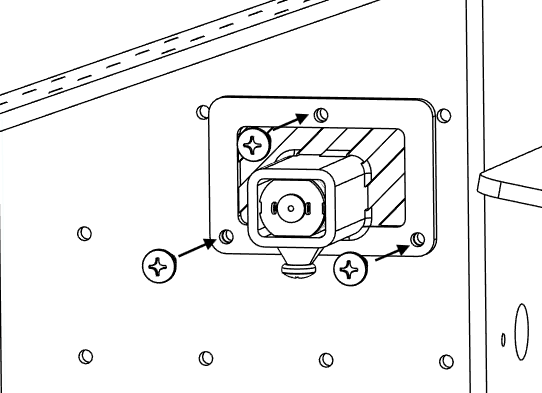

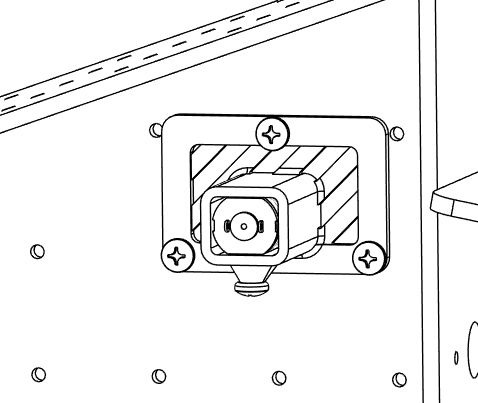

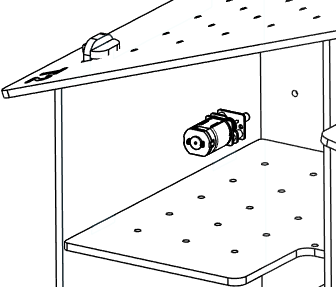

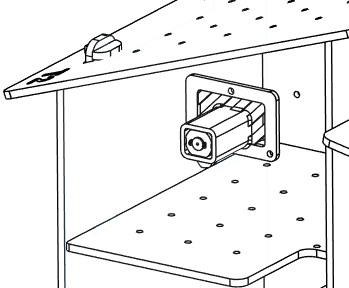

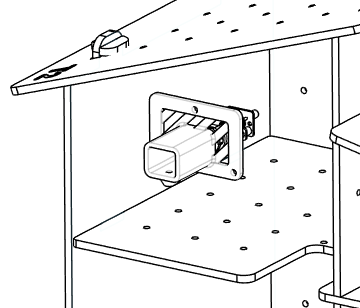

En este mismo lado de la casa, en la habitación situada debajo del techo, la última en la parte superior, colocaremos otro motor: un motor con reductora, cuyo eje debe sobresalir al exterior de la casa.

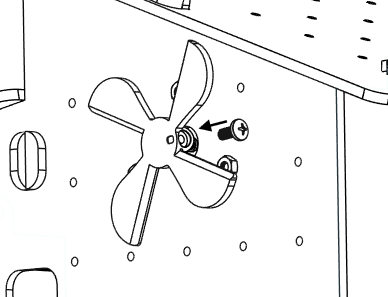

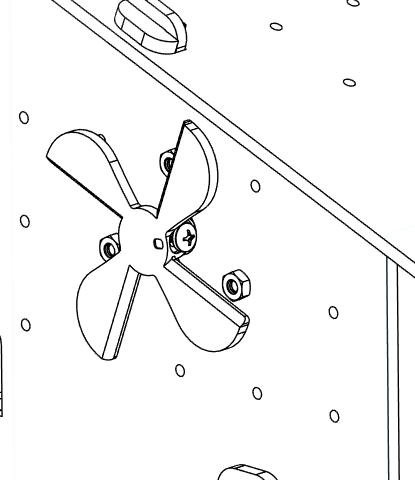

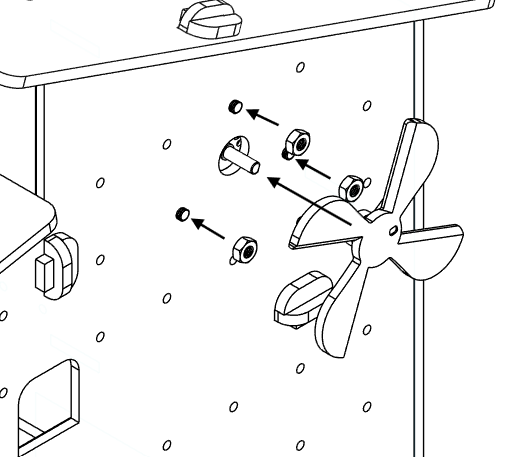

A este motor, acoplaremos las tuercas y una especie de hélice al eje del mismo, simulando un sistema de ventilación.

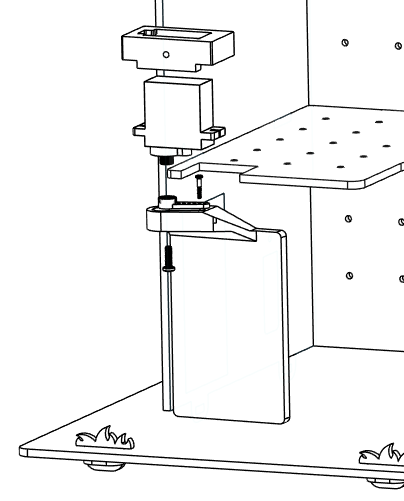

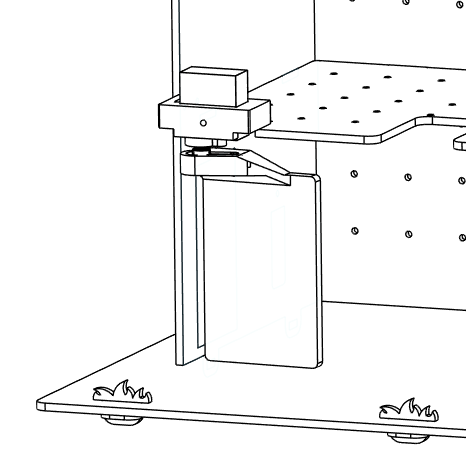

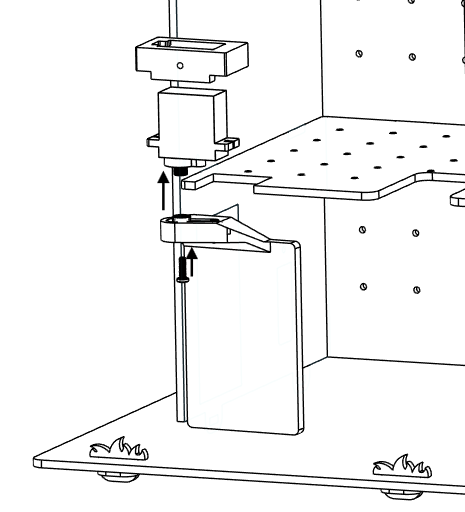

Si nos desplazamos a la habitación contigua al garaje, encontramos un hueco destinado a una puerta. A continuación, se muestra el montaje de esta puerta junto con la instalación del servomotor que permitirá su movimiento.

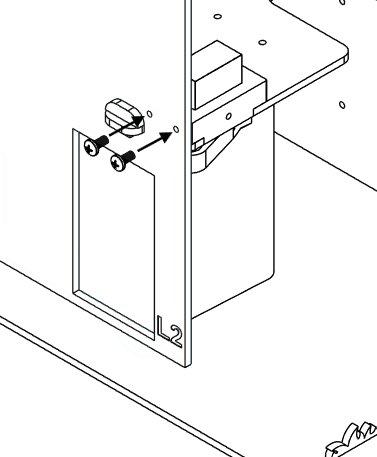

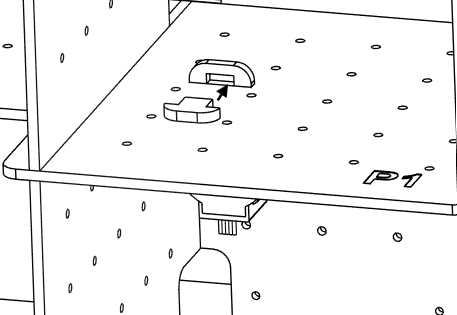

En primer lugar, se debe colocar el tornillo autorroscante que viene disponible con el propio servo, para ajustar el adaptador del mismo.

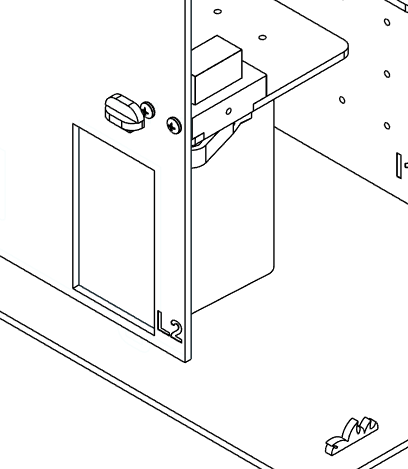

Una vez se fije a la pared lateral, quedaría de la siguiente manera.

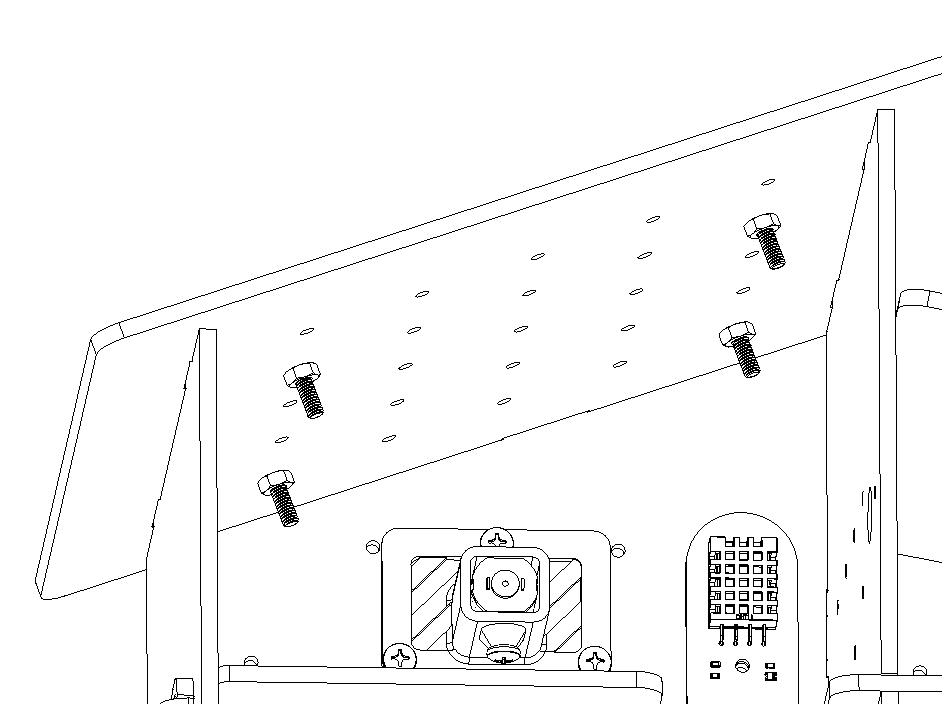

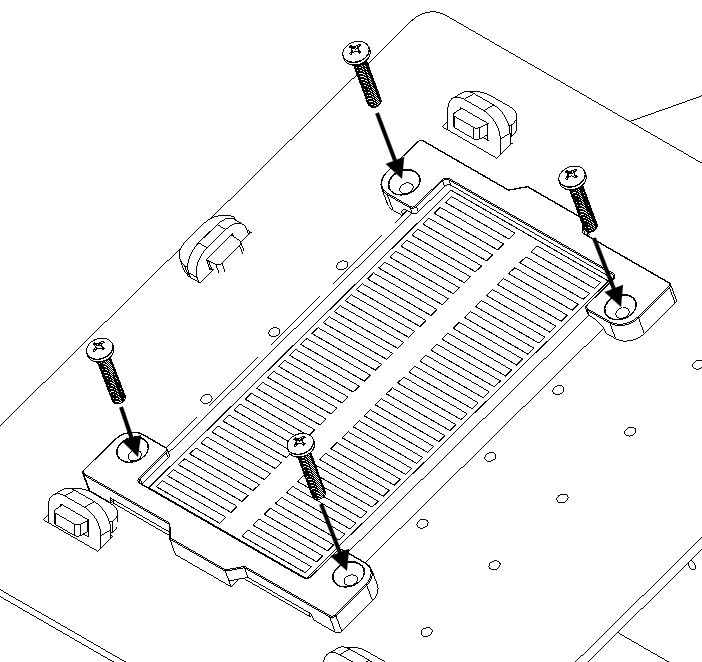

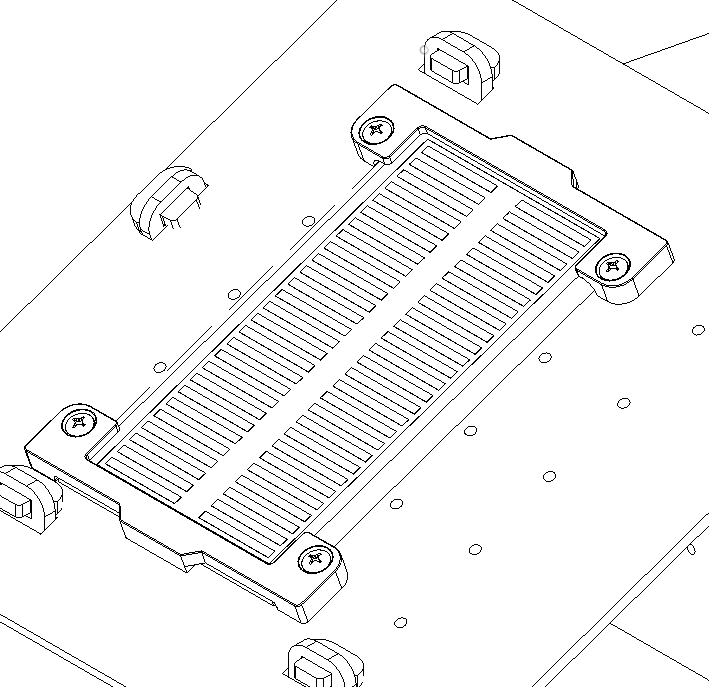

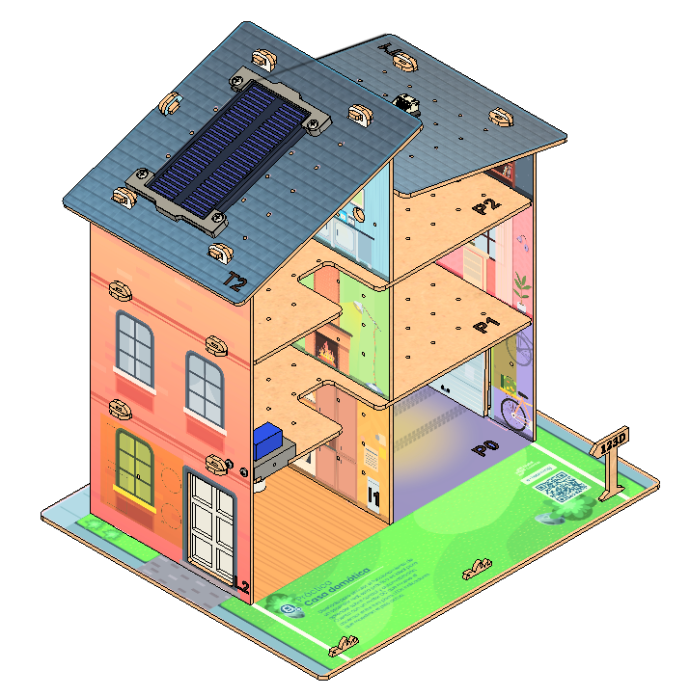

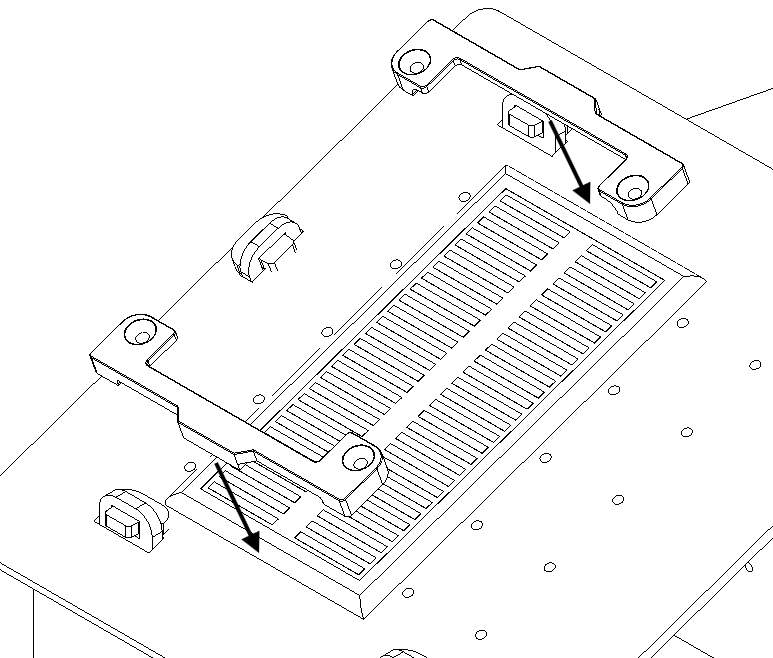

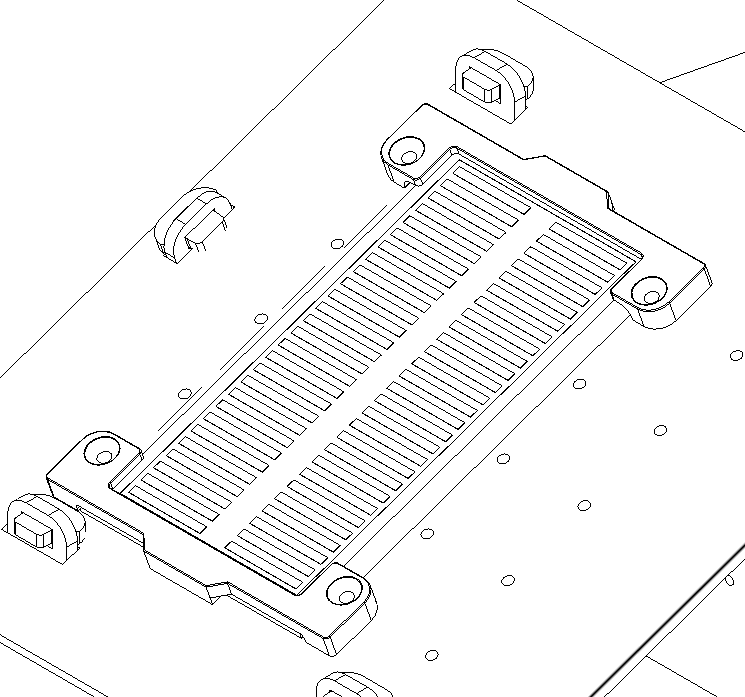

Sobre el techo de la habitación ya comentada, instalaremos la placa solar, que proporcionará energía renovable al sistema.

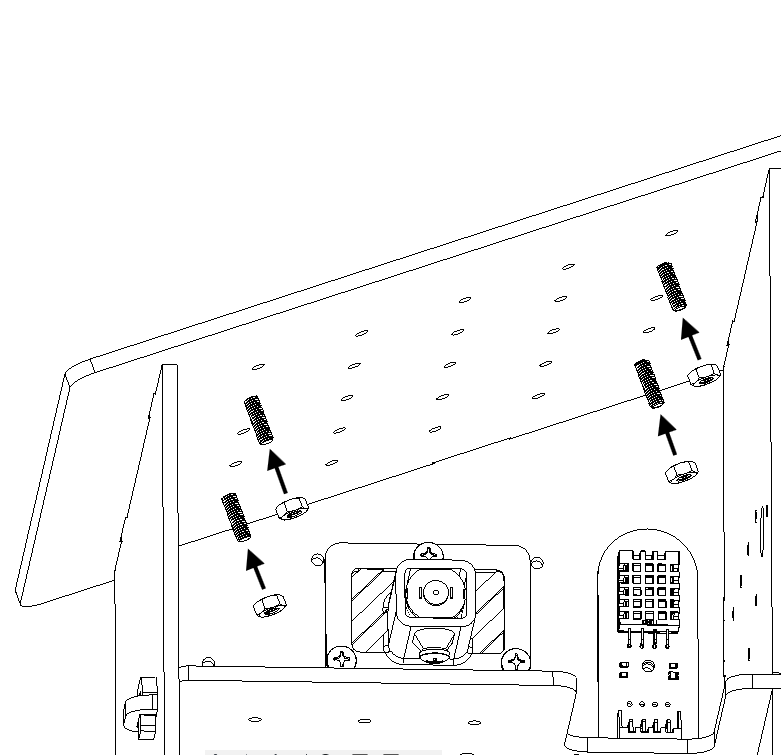

Finalmente, ubicaremos el módulo expansor y el módulo de carga en la parte trasera de la casa.

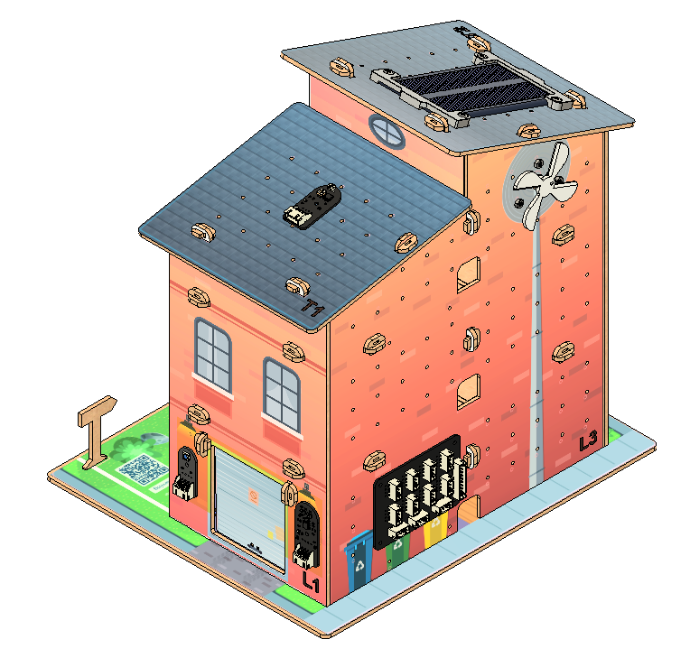

En cambio, los diferentes módulos y componentes electrónicos, puedes colocarlos de la manera que más te guste, dándole versatilidad a cada uno de los proyectos que te plantees.
