Actividad 1:

Funcionamiento del ESP32

Con el ESP32 inicializado, el software comienza a realizar las funciones principales que hará en bucle.

A continuación, te desglosamos cada una de las tareas que se encargará de ejecutar esta parte del código:

Esperar a cliente

Esperar a cliente: Recuerda que el cliente es el usuario que entra en el servidor web. Para detectar que
ha entrado un cliente, se utiliza el siguiente código:

WiFiClient client = server.available();

Detección de cliente

Detección de cliente: Una vez se ha detectado el cliente ( if (client) { ) se indica por Monitor Serial que ha
entrado un nuevo cliente:

        Serial.println("New Client.");

        String currentLine = "";

Bucle de conexión

Bucle de conexión: El código se mantiene en un bucle mientras el cliente esté conectado:

while (client.connected()) {
}

A continuación, se crean variables para leer las peticiones del cliente:

       char c = client.read();
       Serial.write(c);
       header += c;

Si el byte es un carácter de salto de línea, indicado con if (c == '\n') {; y la nueva línea se encuentra vacía, indicado con if (currentLine.length() == 0) {; se realizan las siguientes acciones:

Responder a la petición

Responder a la petición: Se responde a la petición con el código HTTP 200 Ok, lo que indica que el proceso
se ha realizado correctamente:

        client.println("HTTP/1.1 200 OK");

        client.println("Content-type:text/html");

        client.println("Connection: close");

        client.println();

Activar o desactivar relé

Activar o desactivar relé: Dependiendo de si la petición viene por ruta /on o /off, se enciende o se apaga
el relé:

           if (header.indexOf("GET /on") >= 0) {

               Serial.println("GPIO on");

               digitalWrite(rele, HIGH);

           } else if (header.indexOf("GET /off") >= 0) {

               Serial.println("GPIO off");

               digitalWrite(rele, LOW);

}

Lectura de sensores

Lectura de sensores: Se realiza la lectura de los diferentes sensores conectados, estos sensores son los
siguientes:

        int lecturaLluvia = map(analogRead(sensorLluvia), 0, 4095, 0, 100);

        int lecturaHumedadSuelo = map(analogRead(sensorHumedadSuelo), 0, 4095, 0, 100);

        int lecturaLuz = map(analogRead(sensorLuz), 0, 4095, 0, 100);

        float lecturaTemperatura = sensorDHT.readHumidity();

        float lecturaHumedad = sensorDHT.readTemperature();

Transformación de lectura

Transformación de lectura: Recuerda que estas lecturas se leen como números enteros y flotantes, y
para que se puedan mostrar en el servidor web, hay que pasarlo como cadenas String; para ello, se
cambian las lecturas a valores, aprovechando para indicar el sistema de medida utilizado:

        String titulo = "<h1>Servidor Web ESP32</h1>";

        String botonEncendido = "<p><a href='/on'><button style='height:
            50px;width:100px'>ON</button></a></p>";

        String botonApagado = "<p><a href='/off'><button style='height:
            50px;width:100px'>OFF</button></a></p>";

        String valoresSensorLluvia = "<p>Lluvia: " + String(lecturaLluvia)
            + "% | ";

        String valoresSensorLuz = "Luz: " + String(lecturaHumedadSuelo)
            + "% | ";

        String valoresSensorTemp = "Temperatura: " +
            String(lecturaTemperatura) + "ºC | ";

        String valoresSensorHum = "Humedad relativa: " +
            String(lecturaHumedad) + "% | ";

        String valoresSensorHumSuelo = "Humedad del Suelo: " +
            String(lecturaLuz) + "%</p>";

Construcción de la página web

Construcción de la página web: A continuación, se añade en la string web toda la información que
mostrará la página web:

         String web = inicioPagina;

         web += titulo;

         web += botonEncendido;

         web += botonApagado;

         web += valoresSensorLluvia;

         web += valoresSensorLuz;

         web += valoresSensorTemp;

         web += valoresSensorHum;

         web += valoresSensorHumSuelo;

         web += finPagina;

Envío de interfaz

Envío de interfaz: Con la web construida se envía la interfaz al cliente:

client.println(web);

Fin de respuesta

Fin de respuesta: Para terminar la respuesta HTTP, se utiliza un envío de interfaz en blanco:

              client.println();

Cerrar conexión

Cerrar conexión: Con la interfaz enviada al cliente, se cierra la conexión. Para volver a recibir la
información de los sensores el cliente, tienes que volver a conectarte al servidor web:

         client.stop();

         Serial.println("Client disconnected.");

         Serial.println("");

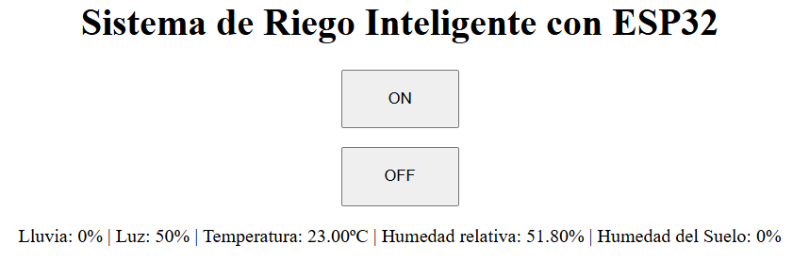

A continuación, se muestra cómo queda la página web diseñada con este código:

Puedes ver y/o descargar el código completo en el siguiente bloque desplegable:

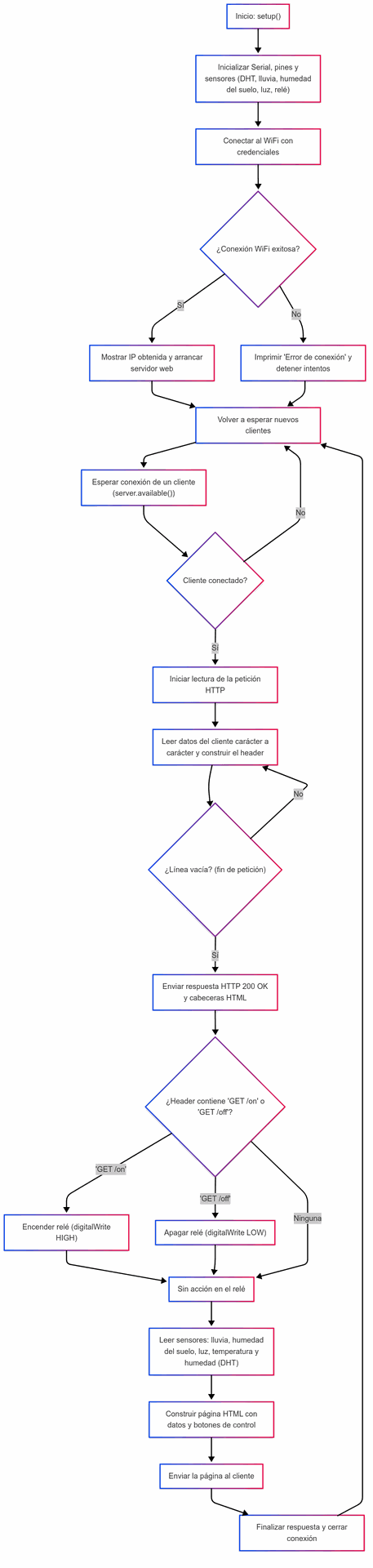

Diagrama de flujo del funcionamiento

Código completo del Sistema de Riego Inteligente

#include <WiFi.h>

#include <DHT.h>

// Creamos el Servidor Web en el puerto 80

WiFiServer server(80);

// Variables con las credenciales del WiFi

const char* ssid = "NOMBREDEMIWIFI"; const char* password = "CLAVEDEMIWIFI";

// Variable para gestionar el timeout de conexión a la red WiFi

int contconexion = 0;

// Variable para guardar la petición HTTP

String header;

// Creamos el sensor DHT

DHT sensorDHT(17, DHT22);

// Variable relativa con la salida del Relé

const int rele = 4;

// Vairables con los pines de los sensores de lluvia, humedad del suelo y luminosidad

const int sensorLluvia = 32;

const int sensorHumedadSuelo = 33;

const int sensorLuz = 34;

// Código HTML para la interfaz mostrada en la IP del Servidor Web

String inicioPagina = "<!DOCTYPE html>"

    "<html>"

    "<head>"

    "<meta charset='utf-8' />"

    "<title>Sistema de Riego Inteligente</title>"

    "</head>"

    "<body>"

    "<center>";

String finPagina = "</center></body></html>";

// Inicialización del ESP32

void setup() {

    // Inicializar monitor serial

    Serial.begin(115200);

    Serial.println("");

    // Definición e inicialización del relé de salida y sensores

    pinMode(sensorLluvia, INPUT);

    pinMode(sensorHumedadSuelo, INPUT);

    pinMode(sensorLuz, INPUT);

    pinMode(rele, OUTPUT);

    digitalWrite(rele, LOW);

    // Inicializar Sensor DHT

    sensorDHT.begin();

    // Inicio de la conexión WiFi con las credenciales

    WiFi.begin(ssid, password);

    // Intenta la conexión, si llega al timeout cancela

    while (WiFi.status() != WL_CONNECTED and contconexion <50) {

        ++contconexion;

        delay(500);

        Serial.print(".");

}

    // Detectar si se pudo realizar la conexión al WiFi o no

    if (contconexion < 50) {

        // Mostrar IP obtenida en la conexión del WiFi

        Serial.println("");

        Serial.println("WiFi conectado");

        Serial.println(WiFi.localIP());

        // Inicializamos el Servidor Web

        server.begin();

    } else {

        // No se pudo conectar a la red

        Serial.println("");

        Serial.println("Error de conexion");

}

}

// Bucle principal de funcionamiento

void loop(){

    // Esperamos conexiones entrantes en la IP del Servidor Web

    WiFiClient client = server.available();

    // Si detectamos un cliente conectado

    if (client) {

        Serial.println("New Client.");

        String currentLine = "";

        // Mantenemos en el bucle mientras el cliente esté conectado

        while (client.connected()) {

            // Comprobar si el cliente se encuentra disponible

            if (client.available()) {

                // Preparar variables para leer petición del cliente

                char c = client.read();

                Serial.write(c);

                header += c;

                // Si el byte es un caracter de salto de línea

                if (c == '\n') {

                    // Y la nueva línea está vacía, es el fin de la petición

                    if (currentLine.length() == 0) {

                        // Respondemos a la petición con código HTTP 200 OK

                        client.println("HTTP/1.1 200 OK");

                        client.println("Content-type:text/html");

                        client.println("Connection: close");

                        client.println();

                        // Si la petición viene por ruta /on, encendemos el Relé

                        if (header.indexOf("GET /on") >= 0) {

                            Serial.println("GPIO on");

                            digitalWrite(rele, HIGH);

                        // Si la petición viene por ruta /off, apagamos el Relé

                        } else if (header.indexOf("GET /off") >= 0) {

                            Serial.println("GPIO off");

                            digitalWrite(rele, LOW);

}

                        int lecturaLluvia = map(analogRead(sensorLluvia), 0, 4095, 100, 0);

                        int lecturaHumedadSuelo = map(analogRead(sensorHumedadSuelo), 0, 4095, 100, 0);

                        int lecturaLuz = map(analogRead(sensorLuz), 0, 4095, 100, 0);

                        float lecturaTemperatura = sensorDHT.readTemperature();

                        float lecturaHumedad = sensorDHT.readHumidity();

                        String titulo = "<h1>Sistema de Riego Inteligente con ESP32</h1>";

                        String botonEncendido = "<p><a href='/on'><button style='height:50px;width:100px'>ON</button></a></p>";

                        String botonApagado = "<p><a href='/off'><button style='height:50px;width:100px'>OFF</button></a></p>";

                        String valoresSensorLluvia = "<p>Lluvia: " + String(lecturaLluvia) + "% | ";

                        String valoresSensorLuz = "Luz: " + String(lecturaLuz) + "% | ";

                        String valoresSensorTemp = "Temperatura: " + String(lecturaTemperatura) + "ºC | ";

                        String valoresSensorHum = "Humedad relativa: " + String(lecturaHumedad) + "% | ";

                        String valoresSensorHumSuelo = "Humedad del Suelo: " + String(lecturaHumedadSuelo) + "%</p>";

                        String web = inicioPagina;

                        web += titulo;

                        web += botonEncendido;

                        web += botonApagado;

                        web += valoresSensorLluvia;

                        web += valoresSensorLuz;

                        web += valoresSensorTemp;

                        web += valoresSensorHum;

                        web += valoresSensorHumSuelo;

                        web += finPagina;

                        // Envía la interfaz Web

                        client.println(web);

                        // Terminamos la respuesta HTTP con una línea en blanco

                        client.println();

                        // Terminamos el bucle

                        break;

                    // Limpiamos la línea actual

                    } else {

                        currentLine = "";

}

                // Cuando llega un retorno de carro, agregamos a la línea actual

                } else if (c != '\r') {

                    currentLine += c;

}

}

}

        // Limpiamos la variable header

        header = "";

        // Cerramos la conexión con el cliente

        client.stop();

        Serial.println("Client disconnected.");

        Serial.println("");

}

}

Pincha en el siguiente icono para descargar este código:
